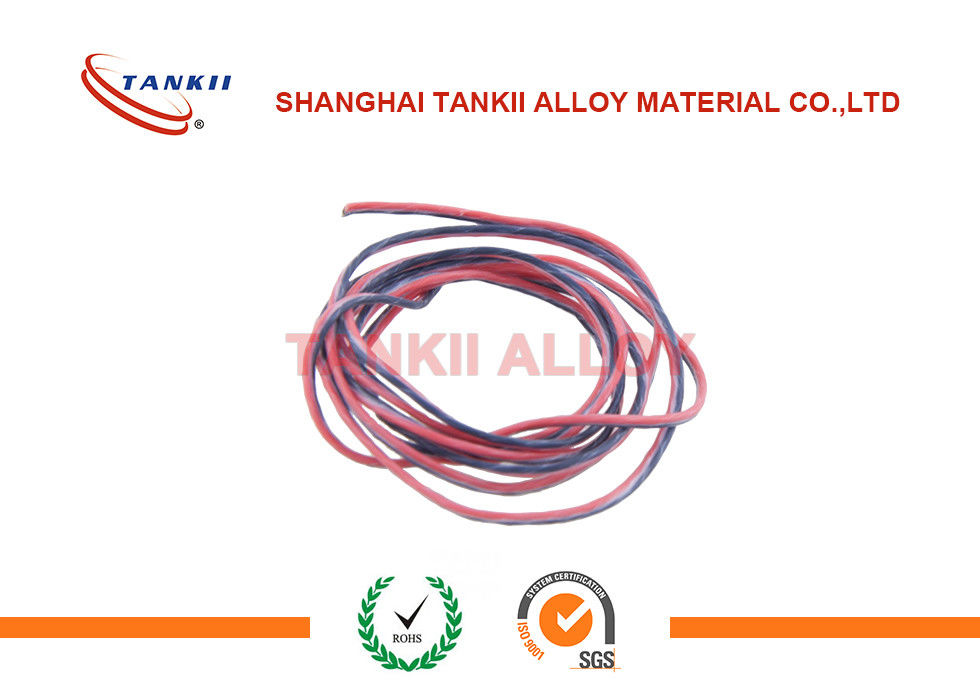

Teflon isolato e tipo di cavo sollevato della termocoppia K J e r t usato per il sensore di termocoppia
Dettagli rapidi
I cavi della compensazione della termocoppia possono anche essere definiti come cavi di strumentazione, poiché sono usati per la misura trattata della temperatura. La costruzione è simile al cavo di strumentazione di paia ma il materiale del conduttore è differente. Le termocoppie sono utilizzate nei processi per percepire la temperatura ed è collegata ai pirometri per l'indicazione ed il controllo. La termocoppia ed il pirometro sono condotti elettricamente dai cavi di estensione di termocoppia/cavi compensanti della termocoppia. I conduttori utilizzati per questi cavi di termocoppia sono richiesti di avere simili proprietà termoelettriche di (emf) come quella della termocoppia utilizzata per la percezione della temperatura.
Il nostro tipo KX di fabbricazione della pianta pricipalmente, cavo compensante di NX, l'EX, di JX, di NC, di TX, di SC/RC, di KCA, di KCB per la termocoppia ed essi sono utilizzati negli strumenti e nei cavi di misura della temperatura. I nostri prodotti compensatori della termocoppia sono tutti hanno fatto rimanere da GB/T 4990-2010 “cavi della lega dell'estensione e da cavi compensanti per le termocoppie” (norma nazionale cinese) ed anche IEC584-3 “cavo compensante della parte 3 della termocoppia” (norma internazionale).
La rappresentazione del cavo dello scompartimento: termocoppia code+C/X, per esempio Sc, KX
1. X: Breve per l'estensione, significa che la lega del cavo della compensazione è come lo stessi della lega della termocoppia
2. C: Breve per compensazione, significa che la lega del cavo della compensazione ha simili caratteri con la lega della termocoppia in certa gamma di temperature.
Campo di applicazione
1. Riscaldamento – bruciatori a gas per i forni
2. Raffreddamento – congelatori
3. Protezione del motore – temperature e temperature in superficie
4. controllo di temperatura elevata – colata del ferro
Descrizione dettagliata
Codice della termocoppia |
Comp. Type |
Comp. Wire Name |
Positivo |
Negativo |
Nome |
Codice |
Nome |
Codice |
S |
Sc |
rame-costantana 0,6 |
rame |
SPC |
costantana 0,6 |
SNC |
R |
RC |
rame-costantana 0,6 |
rame |
RPC |
costantana 0,6 |
RNC |
K |
KCA |
Iron-constantan22 |
Ferro |
KPCA |
constantan22 |
KNCA |
K |
KCB |
rame-costantana 40 |
rame |
KPCB |
costantana 40 |
KNCB |
K |
KX |
Chromel10-NiSi3 |
Chromel10 |
KPX |
NiSi3 |
KNX |
N |
NC |
Ferro-costantana 18 |
Ferro |
NPC |
costantana 18 |
NNC |
N |
NX |
NiCr14Si-NiSi4Mg |
NiCr14Si |
NPX |
NiSi4Mg |
NNX |
E |
EX |
NiCr10-Constantan45 |
NiCr10 |
EPX |
Constantan45 |
ENX |
J |
JX |
Ferro-costantana 45 |
Ferro |
JPX |
costantana 45 |
JNX |
T |
TX |
rame-costantana 45 |
rame |
TPX |
costantana 45 |
TNX |
|
Il colore di isolamento e della guaina |
Tipo |
Colore dell'isolamento |
Colore della guaina |
Positivo |
Negativo |
G |
H |
/ |
S |
/ |
S |
SC/RC |
ROSSO |
VERDE |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
KCA |
ROSSO |
BLU |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
KCB |
ROSSO |
BLU |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
KX |
ROSSO |
Il NERO |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
NC |
ROSSO |
GRIGIO |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
NX |
ROSSO |
GRIGIO |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
EX |
ROSSO |
BROWN |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
JX |
ROSSO |
PORPORA |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
TX |
ROSSO |
BIANCO |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
Nota: G--Per uso generale H--Per uso termoresistente S--La classe normale della classe di precisione non ha segno |
Imballaggio & consegna
Dettagli d'imballaggio |
Rotolo con il pacchetto di plastica del cartone ed avvolto in una pellicola |
Dettaglio di consegna |
Spedito in 7 giorni dopo il pagamento |
Applicazione:
Circa noi
Materiale Co., srl specializzata nella produzione del cavo della termocoppia, cavo di termocoppia, connettore di termocoppia ed altri prodotti della lega di Shanghai Tankii della termocoppia.
Sulla base del principio «di prima qualità, il servizio sincero», la nostra ideologia in carico sta perseguendo l'innovazione della tecnologia e sta creando la marca superiore nel giacimento della lega. Persistiamo nella qualità - il fondamento della sopravvivenza. È la nostra ideologia di forever per servirvi con cuore ed anima completi. Abbiamo commesso per fornire ai clienti dappertutto i prodotti di alta qualità e competitivi ed il servizio perfetto.
I nostri prodotti, tali noi cavo del nicromo, la striscia del nicromo, il cavo fecral, la striscia fecral, il cavo della termocoppia, il cavo del nichel, striscia del nichel sono stati esportati Europa, U.S.A., in India, Southest Asia, nel Sudamerica, ecc.
Siamo disposti a stabilire la forte ed associazione da sempre con i nostri clienti
La vostra indagine è un regalo per noi, la vostra risposta è una fiducia a noi, la vostra fiducia ci porterà fornirgli i migliori servizi nell'affare. Benvenuto per chiamare me o email a me per ulteriori informazioni sul cavo della termocoppia.
