Dettagli del prodotto
Luogo di origine: Shanghai, Cina
Marca: Tankii
Certificazione: ISO9001:2015
Numero di modello: 1Cr13Al4
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 kg
Prezzo: Negotiated price
Imballaggi particolari: Bobina in cartone, se necessario con la cassa del compensato del pallet o del compensato o secondo i
Tempi di consegna: 25-30 giorni
Termini di pagamento: L/C, T/T, Western Union, Paypal
Capacità di alimentazione: 200+TON+MONTH
Larghezza: |
5-310mm |
Superficie: |
Brillante, liscia, pulita |
Campione: |
Disponibile |
Spessore: |
Dimensione richiesta |
Applicazione: |
Resistenze per incisione |
L'altro grado: |
0Cr23Al5, 0Cr25Al5, ecc... |
Larghezza: |
5-310mm |
Superficie: |
Brillante, liscia, pulita |
Campione: |
Disponibile |
Spessore: |
Dimensione richiesta |
Applicazione: |
Resistenze per incisione |
L'altro grado: |
0Cr23Al5, 0Cr25Al5, ecc... |

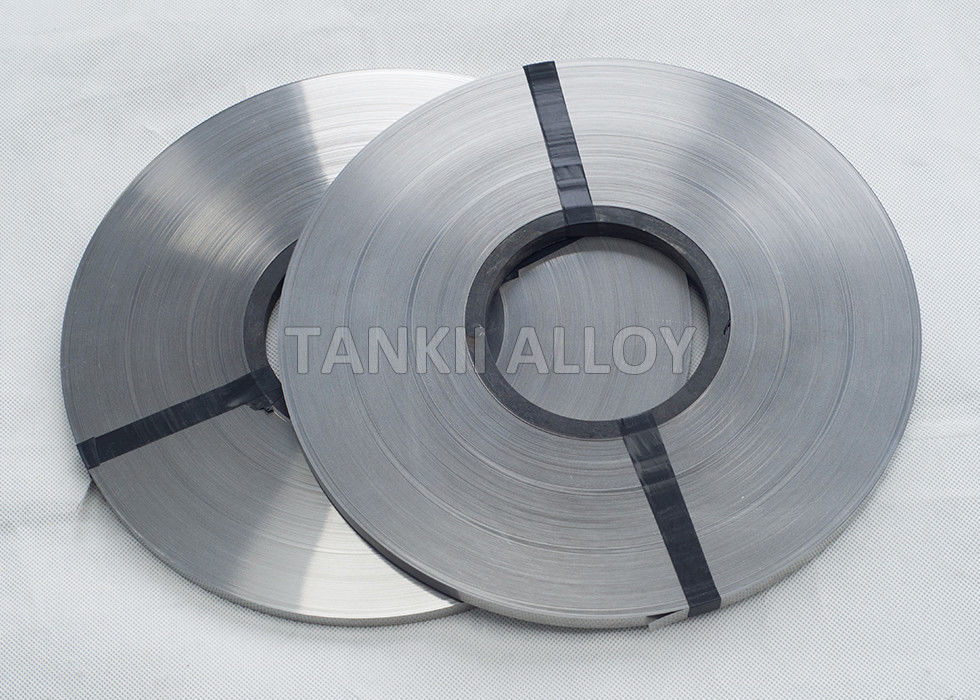

1Cr13Al4 lega FeCrAl Striscia piatta/ampia per uso in resistori
Fecral Alloys and Nickel-chromium alloys have been chosen to be the resistive material for embedded resistor because nickel-chromium alloys possess high electrical resistivity that is widely used for thin film resistors [1La resistenza del foglio di una pellicola in lega di nichel-cromo contenente il 20% di cromo può raggiungere i 2-3 kilo ohm e mantenere comunque una buona stabilità.Il coefficiente di resistenza a temperatura 1 (TCR) per le leghe di nichel-cromo sfuse è di circa 110 ppm/°C. Legando una piccola quantità di silicio e alluminio con nichel-cromo, la stabilità della temperatura è ulteriormente migliorata.
Applicazione:
Le resistenze incorporate in una scheda di cablaggio stampata consentiranno di miniaturizzare i pacchetti con maggiore affidabilità e prestazioni elettriche migliorate.L'integrazione della funzionalità del resistore nel substrato laminato libera l'area superficiale PWB consumata da componenti discretiLe leghe di nichel-cromo hanno un'elevata resistività elettrica.che li rendono pratici per l'uso in una varietà di applicazioniIl nichel e il cromo sono legati con il silicio e l'alluminio per migliorare la stabilità a temperatura e abbassare il coefficiente di resistenza termica.Un strato di resistenza a film sottile basato su leghe di nichel-cromo è stato depositato continuamente su rotoli di foglio di rame per creare un materiale per applicazioni di resistenza incorporataIl film sottile strato resistivo incastrato tra rame e laminato può essere seletivamente inciso per formare resistori discreti.Controllando lo spessore delle legheIn questo documento si confrontano due materiali nichel-cromo per quanto riguarda le loro metodologie di incisione, l'uniformità, la gestione della potenza, le prestazioni termiche, la capacità di scaricare il nichel e il cromo, la capacità di scaricare il nichel e il cromo, la capacità di scaricare il nichel e il cromo, la capacità di scaricare il nichel e di scaricare il nichel, la capacità di scaricare il nichel e il cromo, la capacità di scaricare il nichel e di scaricare il nichel, la capacità di scaricare il nichel e la capacità di scaricare il nichel.adesione e risoluzione di incisione.
Nome di marca | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
Composizione chimica principale in % | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
RE | opportuna importo |
opportuna importo |
opportuna importo |
opportuna importo |
opportuna importo |
opportuna importo |
opportuna importo |
|
Fe | Riposo | Riposo | Riposo | Riposo | Riposo | Riposo | Riposo | |
Nb0.5 | Mo1,8-2.2 | |||||||
Max.continua tensione di servizio elemento (oC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
Resistenza μΩ.m,20oC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
Densità (g/cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
Termica conduttività KJ/m.h.oC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
Coefficiente di espansione delle linee α×10-6/oC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
Punto di fusione | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
Resistenza alla trazione MPa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
Allungamento a % di rottura |
> 16 | > 12 | > 12 | > 12 | > 12 | > 12 | > 10 | |
Variazione di superficie in % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
Ripetizione della piegatura frequenza ((F/R) |
> 5 | > 5 | > 5 | > 5 | > 5 | > 5 | > 5 | |
Durezza (H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
Micrografica struttura |
Ferrite | Ferrite | Ferrite | Ferrite | Ferrite | Ferrite | Ferrite | |
Magnetico proprietà |
Magnetico | Magnetico | Magnetico | Magnetico | Magnetico | Magnetico | Magnetico |
