Dettagli:
|
| Materiale: | NICrSi- NiSiMg | superficie: | Brillante |
|---|---|---|---|
| Diametro: | >0.1mm | Tipo del cavo: | Singolo cavo |
| Isolamento: | Su misura | Classe del cavo: | Classe di IEC I, II |
| termine d'esecuzione: | 5~10 giorni dopo avere ottenuto il pagamento | ||
| Punto culminante: | filo di piombo della termocoppia,cavo ad alta temperatura della termocoppia |
||

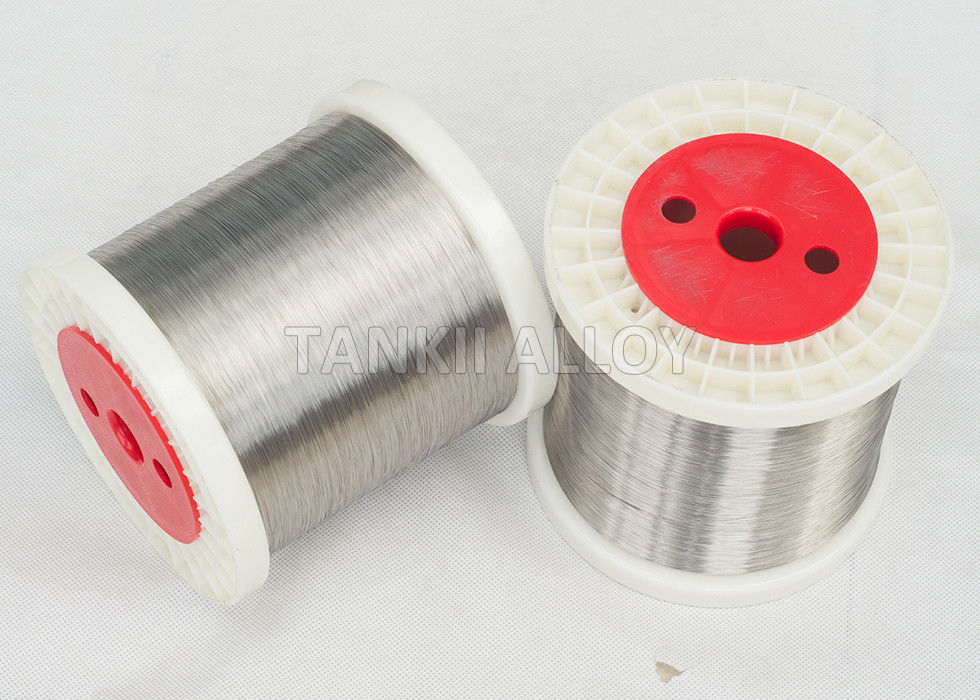

La termocoppia unisce in lega/il tipo bobine cavo di estensione di baccano ingrassate 0.2mm di N
Una costruzione tipica della termocoppia consiste di un paio dei metalli dissimili che si uniscono elettricamente al punto di percezione e sono collegati ad uno strumento di misura di tensione all'altra estremità. Quando una giunzione è più calda dell'altra, una forza «elettromotrice» termica (nei millivolt) è prodotta che è approssimativamente proporzionale alla differenza nella temperatura fra le giunzioni calde e fredde.
Tipo N del cavo della termocoppia di NiCrSi
Il tipo termocoppia di N è composto di cavo 1/2% del silicio del nichel-14% chromium-1 (+) contro un nichel 4 1/2% cavi del magnesio del silicio-1/10% (-). È stato sviluppato per essere usato nelle stesse circostanze come un tipo K. Type N dovrebbe essere utilizzato nelle atmosfere d'ossidazione o inerti con una gamma di temperature di servizio fra -200°C e 1260°C (- 330°F a 2300°F). L'aggiunta di silicio e di cromo rende questo tipo della termocoppia più resistente alla Verde-putrefazione e più di meno allo spostamento una volta confrontata ad un tipo K. L'elemento negativo, o NN, di un tipo termocoppia di N può essere descritto da c'è ne di seguenti nomi: Nisil, nichel-silicio. L'elemento positivo, o il NP, di un tipo termocoppia di N può essere descritto da c'è ne di seguenti nomi: Nicrosil, nichel-cromo-silicio.
Leghe della termocoppia/tipo bobine cavo di estensione di baccano ingrassate 0.2mm di N
Caratteristiche:
I cavi della termocoppia hanno prestazione eccellente ed estesamente sono utilizzati nella misura e nel controllo della temperatura nei campi differenti, quali metallurgia, l'industria chimica, l'industria petrolifera, l'industria macchinario-elettrica, l'industria energetica, l'agricoltura e l'industria militare.
I nostri prodotti si conformano alle norme di IEC584 -1and IEC-2.
|
Tipo ed indice della termocoppia |
Gamma di misura ℃ |
|
|
Tipo |
Indice |
|
|
|
B | 600~1700 |
|
|
R | 0~1600 |
|
|
S | 0~1600 |
|
|
K | -200~1300 |
|
|
E | -200~900 |
|
|
J | -40~750 |
|
|
T | -200~350 |
|
|
N | -200~1300 |
Il grado e la tolleranza permissibili sono ottenuti a 0℃
|
Termocoppia |
Grado |
Gamma di temperature |
Tolleranza permissibile/℃ |
| Scriva la B a macchina | Ⅱ | 600~1700 | ±0.25% t |
| Ⅲ | 600~800 | ±4 | |
| 800~1700 | ±0.5%t | ||
| Scriva la R a macchina | Ⅰ | 0~1100 | ±1 |
| 1100~1600 | ± [1+ (t-1100) ×0.3%] | ||
| Ⅱ | 0~600 | ±1.5 | |
| 600~1600 | ±0.25% t | ||
| Scriva K a macchina e scriva la N a macchina | Ⅰ | -40~1100 | ±1.5℃ o ±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃ o ±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃ o ±1.5%t | |
| Scriva la E a macchina | Ⅰ | -40~1100 | ±1.5℃ o ±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃ o ±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃ o ±1.5%t | |
| Scriva J a macchina | Ⅰ | -40~750 | ±1.5℃ o ±0.4%t |
| Ⅱ | -40~750 | ±2.5℃ o ±0.75%t | |
| Scriva T a macchina | Ⅰ | -40~350 | ±0.5℃ o ±0.4%t |
| Ⅱ | -40~350 | ±1.0℃ o ±0.75%t | |
| Ⅲ | -200~40 | ±1.0℃ o ±1.5%t |
