Dettagli del prodotto
Luogo di origine: Shanghai, Cina,
Marca: TANKII
Certificazione: ISO SGS
Numero di modello: Ni80mo5/MU 80
Termini di trasporto & di pagamento
Quantità di ordine minimo: Negoziabile
Prezzo: negotiable
Imballaggi particolari: caso di legno
Tempi di consegna: 7-15 giorni del lavoro
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 200 tonnellate al mese
Materiale: |
Permalloy |
Nome: |
1J85 |
Spessore: |
0.03mm |
Diametro: |
0.02mm |
forma: |
Tubo/cavo/barretta/nastro/piatto/bobina |
Standard: |
ASTM/GB |
Materiale: |
Permalloy |
Nome: |
1J85 |
Spessore: |
0.03mm |
Diametro: |
0.02mm |
forma: |
Tubo/cavo/barretta/nastro/piatto/bobina |
Standard: |
ASTM/GB |

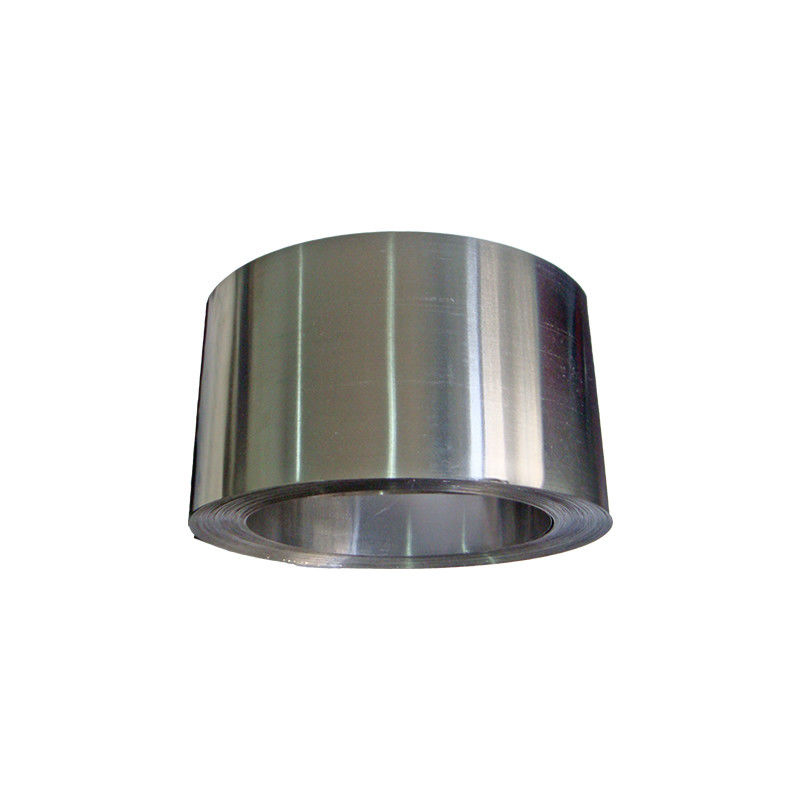

Le leghe magnetiche molli spogliano 1j85/E11c/Ni80mo5/1j79/permalloy della MU 80 per il centro del trasformatore
Permalloy
Il permalloy è una lega magnetica al ferro-nichel e molle che contiene il nichel di 80%. Pricipalmente utilizzato in due aree, per la conversione di energia e l'elaborazione delle informazioni
Nel settore produzione energia, pricipalmente nell'alto campo magnetico ha un'alta induzione magnetica e una perdita bassa del centro della lega. Nell'industria elettronica, pricipalmente alla lega bassa o media che ha un'alta permeabilità magnetica e una forza coercitiva bassa. Alle alte frequenze sarà fatto su un'più alta resistività della lega o della striscia sottile. Solitamente con lo strato o la striscia.
I materiali magnetici molli in cambio di uso, dovuto le correnti parassite magnetiche alternanti sono indotti dentro il materiale, con conseguente perdita, più piccola la resistenza della lega, maggior lo spessore, più alta la frequenza del campo magnetico alternante, perdite del flusso turbolento maggiori, magnetico riducono più. Per questo, il materiale deve essere reso a strato più sottile (nastro) ed alla superficie ricoperta di strato isolante, o l'uso di determinati metodi alla superficie formare uno strato isolante dell'ossido, tale unisce in lega il rivestimento comunemente usato dell'elettroforesi dell'ossido di magnesio.
lega del Ferro-nichel principalmente nell'uso alternante del campo magnetico, pricipalmente per il ferro del giogo, relè, piccoli trasformatori elettrici e schermato magneticamente.
Composizione chimica
| Composizione | % | C | P | S | Mn | Si | Ni | Mo | Cu | Fe |
| Contenuto | min | 0,30 | 0,15 | 77,0 | 4,00 | Bal | ||||
| massimo | 0,03 | 0,02 | 0,02 | 0,60 | 0,30 | 80,0 | 5,00 | 0,20 |
Proprietà fisiche
| Densità (g/cm3) | 8,74 |
| Coefficiente di dilatazione lineare (10-6 ºC-1) | 10.90~11.20 |
| Resistività (μΩ·m) | 0,56 |
| Punto di curie (ºC) | 400 |
| Coefficiente di magnetostrizione di saturazione (10-6) | 0,5 |
| Punto di fusione (ºC) | - |
Proprietà magnetica
| Grado | Spec. | D/mm |
μ0,08 /(mH/m) |
μm. /(mH/m) |
Bs/T | Hc (l'A/M) |
| ≥ | ≤ | |||||
| Permalloy | Nastri laminati a freddo | 0.005-0.01 | 20,0 | 87,5 | 0,70 | 4,8 |
| 0.02-0.04 | 22,5 | 100,0 | 0,70 | 3,6 | ||
| 0.05-0.09 | 35,0 | 137,5 | 0,70 | 2,4 | ||
| 0.10-0.19 | 37,5 | 187,5 | 0,70 | 1,6 | ||
| 0.20-0.34 | 50,0 | 225,0 | 0,70 | 1,2 | ||
| 0.35-1.00 | 62,5 | 312,5 | 0,70 | 0,8 | ||
| 1.10-2.50 | 50,0 | 187,5 | 0,70 | 1,2 | ||
| 2.51-3.00 | 43,8 | 150,0 | 0,70 | 1,44 | ||
| Nastro laminato a caldo | 3-22 | 37,5 | 125,0 | 0,70 | 1,6 | |
| Antivari laminato a caldo | 8-100 | 37,5 | 125,0 | 0,70 | 1,6 | |
| Grado | Spec. | δ/mm | 0.1A/m, μ1/(mH/m) | |||
| 600Hz | 400Hz | 1kHz | 10kHz | |||
| ≥ | ||||||
| Permalloy | Nastri laminati a freddo | 0,02 | - | - | 20,0 | 15 |
| 0,05 | - | - | 31,3 | 11,3 | ||
| 0,10 | - | 31,3 | 25,0 | - | ||
| 0,20 | - | 23,8 | 10,0 | - | ||
| 0,35 | 38 | 12,5 | - | - | ||
Stile di rifornimento
| Nome delle leghe | Tipo | Dimensione | |
| Permalloy | Cavo | D= 0.05~8mm | |
| Permalloy | Striscia | W= 5~1000mm | T= 0.1~1.0mm |
| Permalloy | Stagnola | W= 10~100mm | T= 0.01~0.1mm |
| Permalloy | Antivari | Dia= 8~100mm | L= 50~1000mm |
