Dettagli:
|
| Temperatura: | -70~370 | Modulo di elasticità: | 113000 |
|---|---|---|---|
| Temperatura lineare: | -20~150 | Curvatura di temperatura: | 27.0%±5% |
| Punto culminante: | Striscia bimetallica termica,Striscia bimetallica termica Ni22Cr3,Striscia bimetallica di resistenza sensibile al calore |
||

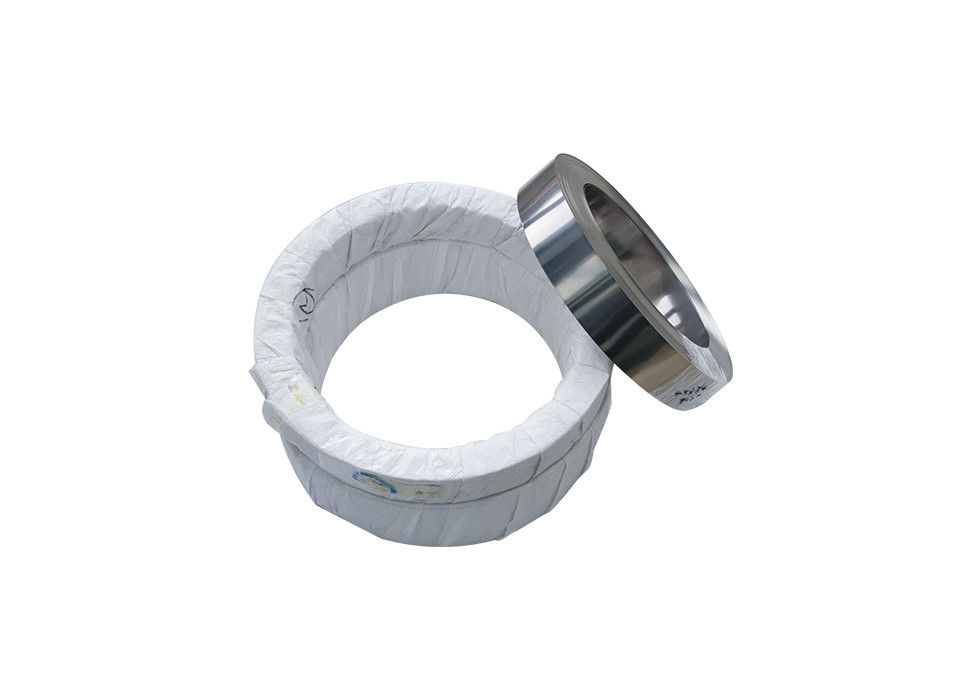

Striscia bimetallica termica della lega BL5
La striscia bimetallica termica è dal coefficiente differente di espansione di due o più di due strati di metallo o della combinazione solida del metallo e lungo l'intera interfaccia varia con la temperatura e la funzione termica dei cambiamenti di forma in materiali compositi. Uno di alto coefficiente di espansione trasformarsi in in strato attivo, coefficiente basso di espansione diventa passivo. Quando i requisiti con alta resistività, ma la prestazione sensibile al calore della resistenza è essenzialmente lo stesso tipo di serie bimetallica termica, può aggiungersi fra i due strati di spessore differente dello strato medio come strato dello scambio, è raggiungere lo scopo di resistività differente di controllo.
La caratteristica di base del bimetallo termico sta cambiando con la temperatura e la deformazione della temperatura, con conseguente determinato momento. Molti dispositivi usano questa caratteristica all'energia termica del convertito in lavoro meccanico per raggiungere il controllo automatico. Bimetallo termico utilizzato per il sensore del sistema di controllo e di temperatura nello strumento di misura.
Caratteristiche principali: le alte proprietà sensibili al calore e l'alta resistività, ma il modulo elastico più basso e lo sforzo permesso, possono aumentare la sensibilità dello strumento, più di piccola dimensione ed aumentare la reazione
| segno del negozio | BL5 | |
| Con la marca | ||
| Strato composito alloybrand |
Alto strato di espansione | Ni22Cr3 |
| strato medio | -------- | |
| Strato basso di espansione | Ni36 | |
Composizione chimica
| segno del negozio | Ni | Cr | Fe | Co | Cu | Zn | Mn | Si | C | S | P |
| ≤ | |||||||||||
| Ni36 | 35.0~37.0 | - | indennità | - | - | - | ≤0.6 | ≤0.3 | 0,05 | 0,02 | 0,02 |
| Ni22Cr3 | 21.0~23.0 | 2.0~4.0 | indennità | - | - | - | 0.3~0.6 | 0.15~0.3 | 0.25~0.35 | 0,02 | 0,02 |
prestazione
| Che K di piegamento (20~135ºC) | Curvatura di temperatura F (serra ~ ºC 130) |
resistività | Temperatura lineare / ºC |
Permette l'uso della temperatura/del ºC | Densità (g/cm dopo) | |||
| Valore nominale | Deviazione permissibile | Valori standard | Deviazione permissibile | |||||
| Livello 1 | Livello 2 | |||||||
| 14,3 | ±5% | ±7% | 26.2%±5% | 0,8 | ±5% | -20~180 | -70~350 | 8,2 |
| Modulo di elasticità E/GPa |
Durezza (alta tensione) | Resistenza alla trazione MPa |
Permetta il MPa di sforzo | ||
| Alto strato di espansione | Strato basso di espansione | minimo | il più grande | ||
| 147~177 | 270~340 | 200~255 | 785~883 | 196 | 343 |
