Dettagli:
|
| Oggetto: | La vetroresina di 21SWG 22SWG Q ha isolato il tipo il tipo isolato fibra di vetro cavo di K di esten | Materiale di isolamento: | Fibra di vetro (400C, 600C, 800C, 1000C) |
|---|---|---|---|
| Dimensione del conduttore: | 0.711mm o 0.81mm | Tempo di produzione: | 10 giorni |
| Impiegati dell'isolamento.: | Fino a 1000C | Norma: | IEC-60584-2 |
| Tipo: | Tipo di K | Applicazione: | per collegare le termocoppie alla strumentazione di controllo o di percezione. |
| Punto culminante: | Cavo di termocoppia di estensione della fibra di vetro di G,Cavo di termocoppia di estensione 22SWG,Anti cavo di termocoppia di estensione dell'abrasione di IEC |
||

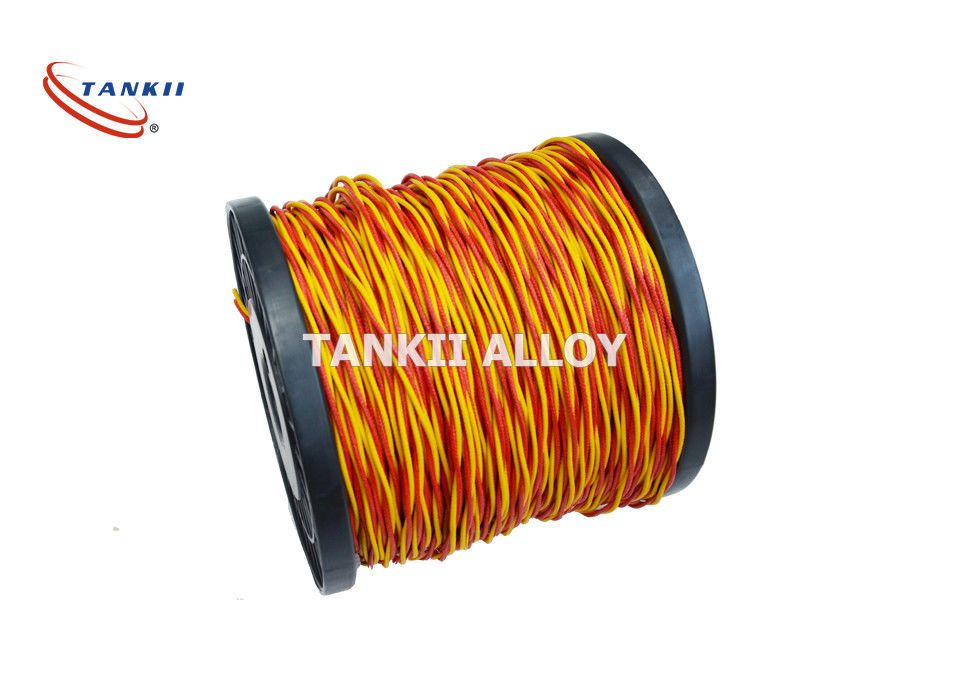

tipo isolato fibra di vetro cavo di 2*0.72mm 2*0.81mm G di estensione di K
La lega il Co. materiale, srl di Shanghai Tankii fabbrica il cavo del themocouple & il cavo del grado di estensione, il tipo K, J, T, la E, N.
Che cosa è la differenza fra il cavo del grado della termocoppia e del grado di estensione?
Il cavo del grado della termocoppia è cavo che è usato per fare il punto di percezione (o la parte della sonda) della termocoppia.
Il cavo del grado di estensione è usato soltanto per estendere un segnale della termocoppia da una sonda di nuovo alla lettura di strumento il segnale.
Il cavo del grado di estensione avrà tipicamente un limite più basso di temperatura ambiente in cui il cavo può essere utilizzato.
Cioè, può passare un segnale che rappresenta un'più alta temperatura come ricevuto dalla sonda, ma il cavo non può essere esposto fisicamente alle più alte temperature.
Il cavo della termocoppia può essere usato come cavo di estensione, ma il cavo del grado di estensione non può essere utilizzato nel punto di percezione (o nella parte della sonda) della termocoppia.
Numeri del pezzo per il cavo di estensione tipicamente cominciare con «un EX» prefisso.
Ricordi una cosa, cavo del grado di estensione soltanto è provato e certificato a 200C, tutto l'uso più su poi che non può essere presupposto per incontrare i limiti standard a meno che il cavo sia calibrato e la tolleranza reale utilizzata nella determinazione dell'accuratezza finale di misura.
tipo isolato fibra di vetro cavo di 2*0.72mm 2*0.81mm G di estensione di K
| Conduttore Name | Tipo | Tipo applicabile della termocoppia |
| Cu-Constantan0.6 | Sc o RC | S o R |
| Cromel-Ni di Iron-constantan22 Copper-Constantan40 (alumel) | KCA KCB KX | K |
| Iron-constantan18 NiCr14Si-NiSi4Mg | NC NX | N |
| NiCr10-Constantan45 | EX | E |
| Ferro-costantana 45 | JX | J |
| Rame-costantana 45 | TX | T |
tipo isolato fibra di vetro cavo di 2*0.72mm 2*0.81mm G di estensione di K
Proprietà dei materiali di isolamento
| Tipo materiale | Impiegati di funzionamento continui. /℃ | Resistenza all'abrasione | Resistenza chimica | Resistenza all'umidità | Resistenza solvente | Resistenza della fiamma |
| PVC | 105 | Molto buon | Molto buon | Buon | Fiera | Eccellente |
| SILICONE | 200 | Buon | Buon | Eccellente | Eccellente | Eccellente |
| FEP | 200 | Eccellente | Eccellente | Eccellente | Eccellente | Eccellente |
| PFA | 260 | Eccellente | Eccellente | Eccellente | Eccellente | Eccellente |
| PTFE | 260 | Buon | Eccellente | Eccellente | Eccellente | Eccellente |
| FIBRA DI B-GLASS | 260 | Buon | Buon | Fiera | Buon | Buon |
| FIBRA DI G-GLASS | 510 | Povero | Buon | Buon | Eccellente | Eccellente |
| FIBRA DI Q-GLASS | 704 | Fiera | Buon | Buon | Eccellente | Eccellente |
| FIBRA DEL QUARZO FUSO | 1100 | Buon | Buon | Eccellente | Eccellente | Eccellente |
| INSULATION* MINERALE | 1100 | Eccellente | Eccellente | Buon | Eccellente | Eccellente |
Codice colore internazionale:
| ASTM | (Società americana per le prove ed i materiali) E 230 |
| ANSI | (Istituto di American National Standard) MC 96,1 |
| IEC | (Norma europea dalla Commissione elettrotecnica internazionale 584) - 1/2/3 |
| BACCANO | (Deutsche Industrie Normen) en 60584 -1/2 |
| Le BS | (Norme britanniche) 4937,1041, en 60584 - 1/2 |
| N-F | (Norme Française) en 60584 -1/2 - NFC 42323 - NFC 42324 |
| JIS | (Norme industriali giapponesi) C 1602 - C 1610 |
| GOST | (Unificazione delle specifiche russe) 3044 |
tipo isolato fibra di vetro cavo di 2*0.72mm 2*0.81mm G di estensione di K
| Dettagli d'imballaggio | Rotolo con il pacchetto di plastica del cartone ed avvolto in una pellicola |
|---|---|
| Dettaglio di consegna | Spedito in 7 ~15 giorni dopo il pagamento |
Cavo della termocoppia con isolamento usato per il cavo di estensione o il cavo della compensazione.
tipo isolato fibra di vetro cavo di 2*0.72mm 2*0.81mm G di estensione di K
