Dettagli:
|
| Materiale: | Ni76Cr2Cu5 | Diametro: | 0.02-5.00mm |
|---|---|---|---|
| Densità: | 8,60 g/cm3 | Resisivity: | 0,55 |
| Punto di curie: | 400 C | Forma: | cavo, Rod, striscia |
| Codice di HS: | 75052200 | Allungamento: | 2%-40% |
| Punto culminante: | Cavi magnetici molli di E11a,Cavi magnetici molli Ni76Cr2Cu5,Cavi magnetici molli 0.01mm |
||

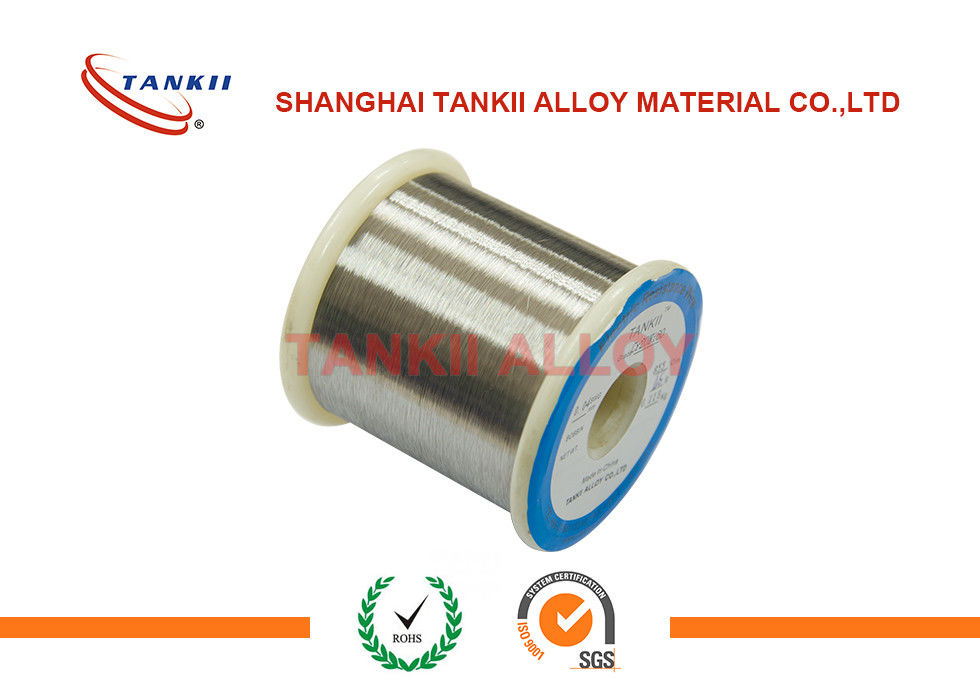

Cavo magnetico della lega di alta morbidezza di permeabilità del permalloy 1j76 Ni76Cr2Cu5 E11a
1J76 (lega magnetica molle)
1J76 è una lega magnetica al ferro-nichel, con il contenuto del nichel di circa 80% e di ferro di 20%. Inventato nel 1914 dal fisico Gustav Elmen ai laboratori di telefono di Bell,
è notevole per la sua molto alta permeabilità magnetica, che lo rende utile come materiale di nucleo magnetico in attrezzatura elettrica ed elettronica ed anche nella protezione magnetica per bloccare i campi magnetici. Le leghe commerciali del permalloy hanno tipicamente permeabilità relativa di intorno 100.000, confrontata ai parecchie migliaia per acciaio al carbonio.
Oltre ad alta permeabilità, le sue altre proprietà magnetiche sono coercitività bassa, vicino a magnetostrizione zero e magnetoresistenza anisotropa significativa. La magnetostrizione bassa è critica per le applicazioni industriali, permettendo che sia utilizzata in film sottili in cui gli sforzi variabili causerebbero altrimenti una variazione rovinoso grande nelle proprietà magnetiche.
La resistività elettrica del permalloy può variare fino a 5% secondo la forza e la direzione di un campo magnetico applicato. I permalloy hanno tipicamente il fronte si sono concentrati il sistema cristallino cubico con una costante della grata di circa 0,355 nanometri nelle vicinanze di una concentrazione nel nichel di 80%.
Uno svantaggio del permalloy è che non è molto duttile o realizzabile, in modo dalle domande che richiedono le forme elaborate, quali gli schermi magnetici, sono fatte di altre alte leghe di permeabilità quale il metallo della MU. Il permalloy è utilizzato nelle laminazioni del trasformatore e nelle testine di registrazione magnetiche.
1J76 ampiamente usato nell'industria radioelettronica, negli strumenti di precisione, nel telecomando e nel sistema di controllo automatico.
Normale composition%
| Ni | 75~76.5 | Fe | Bal. | Mn | 0.3~0.6 | Si | 0.15~0.3 |
| Mo | - | Cu | 4.8~5.2 | Cr | 1.8~2.2 | ||
| C | ≤0.03 | P | ≤0.02 | S | ≤0.02 |
Proprietà meccaniche tipiche
| Carico di snervamento | Resistenza alla trazione | Allungamento |
| Mpa | Mpa | % |
| 980 | 1030 | 3~50 |
Proprietà fisiche tipiche
| Densità (g/cm3) | 8,6 |
| Resistività elettrica a 20ºC (Om*mm2/m) | 0,55 |
| Coefficiente di espansione lineare (20ºC~200ºC) X10-6/ºC | 10.3~11.5 |
| Coefficiente λθ/10-6 di magnetostrizione di saturazione | 2,4 |
| ºC del punto TC di curie | 400 |
Le proprietà magnetiche delle leghe con alta permeabilità nei campi deboli |
|||||||
| 1J76 | Permeabilità iniziale | Permeabilità massima | Coercitività | Intensità di induzione magnetica di saturazione | |||
| strato Сold-rotolato della striscia. Spessore, millimetro |
μ0.08/(mH/m) | μm/(mH/m) | Hc/(l'A/M) | LE BS T | |||
| ≥ | ≤ | ||||||
| 0,01 millimetri | 17,5 | 87,5 | 5,6 | 0,75 |
|||
| 0.1~0.19 millimetri | 25,0 | 162,5 | 2,4 | ||||
| 0.2~0.34 millimetri | 28,0 | 225,0 | 1,6 | ||||
| 0.35~1.0 millimetri | 30,0 | 250,0 | 1,6 | ||||
| 1.1~2.5 millimetri | 27,5 | 225,0 | 1,6 | ||||
| 2.6~3.0 millimetri | 26,3 | 187,5 | 2,0 | ||||
| cavo trafilato a freddo | |||||||
| 0,1 millimetri | 6,3 | 50 | 6,4 | ||||
| Antivari | |||||||
| 8-100 millimetri | 25 | 100 | 3,2 | ||||
| Modo di trattamento termico 1J76 | |
| Media di tempera | Vuoto con una pressione residua non superiore a 0.1Pa, idrogeno con un punto di rugiada di non superiore a meno ºC 40. |
| La temperatura ed il tasso di riscaldamento | 1100~1150ºC |
| Tempo di tenuta | 3~6 |
| Tasso di raffreddamento | Con 100 ~ 200 ºC/h raffreddati a ºC 600, rapidamente raffreddato a 300ºC |
Stile di rifornimento
| Le leghe nominano | Tipo | Dimensione | ||
| 1J76 | Cavo | D= 0.1~8mm | ||
| 1J76 | Striscia | W= 8~390mm | T= 0.3mm | |
| 1J76 | Stagnola | W= 10~100mm | T= 0.01~0.1 | |
| 1J76 | Antivari | Dia= 8~100mm | L= 50~1000 | |
