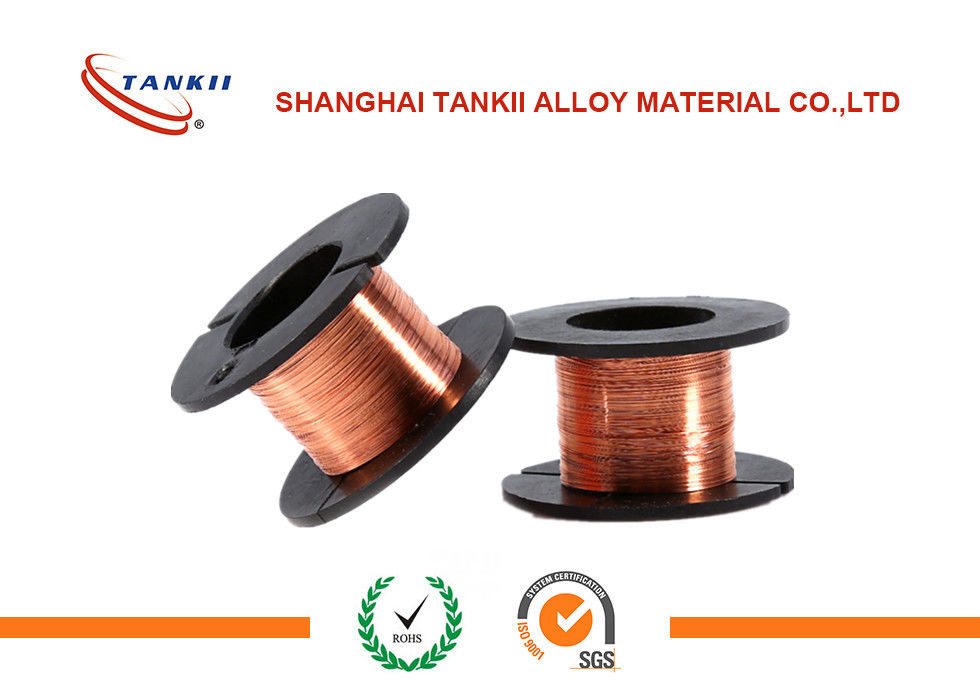

Diametri conduttore di alluminio dell'acciaio inossidabile del rame rivestito del cavo dello smalto da 0,1 - 10 millimetri

Diametro 0,1 - 10 millimetri smaltano il conduttore di alluminio di rame di acciaio inossidabile del cavo rivestito

Il cavo smaltato è filo di rame con uno strato sottile di isolamento ed è utilizzato in varie applicazioni compreso i trasformatori, le bobine arrotolate, i motori, i solenoidi e gli strumenti. Il rame crudo è estratto per soddisfare le richieste specifiche di dimensione basate sulle norme nazionali dell'associazione del produttore elettrotecnico (NEMA). Questo cavo del magnete rispetta la norma del NEMA MW-35-C per la temperatura di funzionamento (200°C/392°F) e trucco dell'isolamento. L'isolamento è fatto da poliestere modificato con un soprabito di Polyamideimide e protegge il cavo arrotolato dal cortocircuito. Le proprietà ad alta temperatura di questo cavo renderlo adatto ad applicazioni termiche severe di sovraccarico.

Tipo del cavo: Cavo di alluminio di rame smaltato di acciaio inossidabile

Diametro: 0.1-10 millimetri

Colore: Naturale o su misura

Isolamento: Poliestere con il soprabito di Polyamideimide

Descrizione del NEMA: MW-35-C

Configurazione: Min-Nom pesante

Valutazione di temperatura: come abitudine esigente

Esempio Specifocation:

Applicazione in trasformatore

Un trasformatore è un dispositivo che trasferisce l'energia elettrica proveniente da un circuito ad un altro attraverso le sue bobine (bobine). Le proprietà state necessarie per le bobine del motore sono simili a quelle state necessarie per i trasformatori, ma con il requisito supplementare resistere alla vibrazione meccanica ed alle forze centrifughe alle temperature di funzionamento.

Le bobine del trasformatore sono fatte normalmente da rame ma l'alluminio è un concorrente adatto in cui il peso ed in primo luogo costato è fattori decisivi.

In Nord America, l'alluminio è la scelta predominante di materiale d'avvolgimento per i trasformatori a bassa tensione e asciutto tipi più grandi di 15 chilovolt-ampèri (KVA). Nella maggior parte delle altre aree del mondo, il rame è il materiale d'avvolgimento predominante. Acquistando le decisioni sia generalmente una funzione delle valutazioni di perdita espresse nella valuta per chilowatt.

Il rame usato per la fabbricazione di bobine del trasformatore è sotto forma di cavo per i piccoli prodotti e spoglia per più grande attrezzatura. Per i piccoli prodotti, il cavo deve essere abbastanza forte essere arrotolato senza rottura, eppure abbastanza flessibile fornire le bobine confezionate fine. I prodotti della striscia devono essere di buona qualità di superficie in modo che gli smalti d'isolamento non ripartano sotto tensione. La buona duttilità è essenziale affinchè la striscia sia formata ed imballato mentre la buona forza è necessaria resistere agli alti sforzi elettromeccanici installati nelle circostanze occasionale di cortocircuito. I cavi d'avvolgimento di rame in trasformatori sono compatibili con tutti i materiali di isolamento moderni, quali lacca e smalto. Le lacche permettono il gioco vicino delle bobine di dare la migliore efficienza nelle bobine.

Una ragione d'organizzazione importante di scegliere le bobine di rame sopra alluminio è considerazioni dello spazio. Ciò è perché un trasformatore della rame-ferita può essere reso a trasformatori più piccolo di alluminio. Per ottenere le valutazioni uguali in trasformatori di alluminio, un 66% più grande sezione trasversale è richiesto che per i conduttori di rame. Tuttavia, l'uso di più grandi risultati dei conduttori nella forza d'avvolgimento di alluminio quasi equivalente alle bobine di rame.

La connettività è un altro beneficio importante dei trasformatori della rame-ferita. Pulendo e spazzolare con un composto del giunto di qualità per impedire l'ossidazione non sono necessaria con rame.
