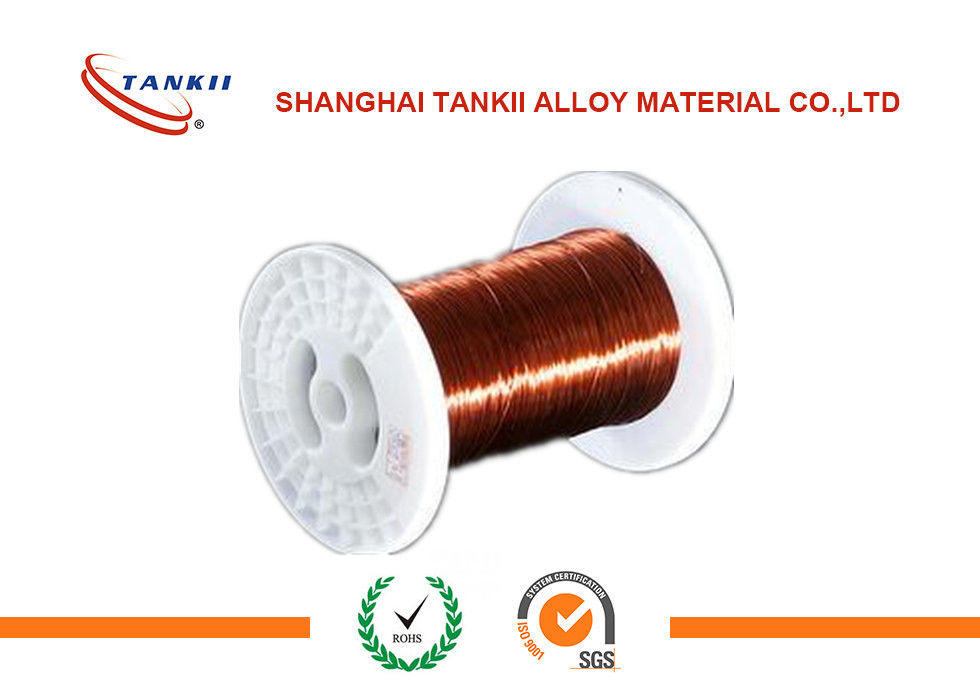

Filo di rame smaltato isolato classe della lega 180 di Nicr basato rame rotondo

Il rame rotondo ha basato la classe della lega 180 di Nicr ha isolato il filo di rame smaltato

1.Material descrizione generale

1)

La manganina è una lega del rame di in genere 84%, del manganese di 12% e del nichel di 4%.

Il cavo e la stagnola della manganina sono utilizzati nella fabbricazione di resistenze, scambio dell'amperometro del particularl, a causa del suo coefficiente di temperatura virtualmente zero della resistenza e della stabilità a lungo termine. Parecchie resistenze della manganina servite da norma giuridica per l'ohm negli Stati Uniti dal 1901 al 1990. Il cavo della manganina inoltre è utilizzato come conduttore elettrico nei sistemi criogenici, minimizzanti il trasferimento di calore fra i punti che hanno bisogno dei collegamenti elettrici.

La manganina inoltre è utilizzata in calibri per gli studi sulle onde di urto ad alta pressione (come quelli generati dalla detonazione degli esplosivi) perché ha la sensibilità bassa di sforzo ma alta sensibilità alla pressione idrostatica.

2)

La costantana è una lega del rame-nichel anche conosciuta come Eureka, avanzamento ed il traghetto. Consiste solitamente di 55% di rame e del nichel di 45%. La sua caratteristica principale è la sua resistività, che è costante sopra una vasta gamma di temperature. Altre leghe con i coefficienti di bassa temperatura sono conosciute similmente, quale manganina (Ni₂dimn₁₂del Cu₈₆).

Per la misura di sforzi molto grandi, 5% (50   000 microstrian) o sopra, costantana temprata (lega di P) è il materiale di griglia selezionato normalmente. La costantana in questa forma è molto duttile; e, di lunghezze del calibro di 0,125 pollici (3,2 millimetri) e più lungo, può essere sforzato a >20%. Dovrebbe essere considerato, tuttavia, che nell'ambito di alti sforzi ciclici la lega di P esibirà un certo cambiamento permanente di resistività con ogni ciclo e causa uno spostamento zero corrispondente nell'estensimetro. A causa di questa caratteristica e della tendenza per guasto prematuro di griglia con la tensione ripetuta, lega di P ordinariamente non è raccomandato per le applicazioni cicliche di sforzo. La lega di P è disponibile con i numeri della STC di 08 e di 40 per uso sui metalli e sulla plastica, rispettivamente.

2. Introduzione ed applicazioni smaltate del cavo

Sebbene descritto come «smaltato», il cavo smaltato, infatti, non sia ricoperto con o uno strato di vernice a smalto né di smalto vitroso fatto di polvere di vetro fusa. Il cavo moderno del magnete usa tipicamente uno - quattro strati (nel caso del tipo cavo del quadrato-film) dell'isolamento del film del polimero, spesso di due composizioni differenti, per fornire uno strato isolante duro e continuo. Cavo del magnete che isola convenzionale polivinilico di uso dei film (per la gamma di temperature aumentante) (Formar), poliuretano, polyimide, poliammide, poliestere, poliestere-polyimide, poliammide-polyimide (o amide-immide) e polyimide. Il cavo del magnete isolato Polyimide è capace dell'operazione a fino a 250 °C. L'isolamento del quadrato più spesso o del cavo rettangolare del magnete è aumentato spesso avvolgendolo con nastro adesivo ad alta temperatura della vetroresina o del polyimide e le bobine completate sono spesso vuoto impregnato di vernice isolante per migliorare la forza dell'isolamento e l'affidabilità a lungo termine della bobina.

Le bobine autosufficienti sono ferita con cavo ricoperto d'almeno due strati, essere esterno un termoplastico che legami i giri insieme una volta riscaldate.

Altri tipi di isolamenti quale la storia della vetroresina con vernice, la carta del aramid, la carta kraft, la mica ed il film di poliestere sono inoltre ampiamente usati attraverso il mondo per varie applicazioni come i trasformatori ed i reattori. Nell'audio settore, un cavo di costruzione d'argento ed i vari isolanti, quali cotone (a volte permeato con un certo genere di agente/addensatore di coagulazione, quale cera d'api) e politetrafluoroetilene (PTFE) possono essere trovati. I più vecchi materiali di isolamento hanno incluso il cotone, la carta, o la seta, ma questi sono soltanto utili per le applicazioni a bassa temperatura (fino a 105°C).

Per facilità di fabbricazione, un certo cavo del magnete del basso temperatura grado ha isolamento che può essere rimosso dal calore della saldatura. Ciò significa che i collegamenti elettrici all'estremità possono essere fatti senza togliere l'isolamento in primo luogo.

composizione 3.Chemical e proprietà principale della lega bassa di resistenza Cu-Ni
