Dettagli:
|
Grado: | I/II | Forma: | Cavo rotondo |
---|---|---|---|
Colore: | Come richiesto | ||
Punto culminante: | Cavo di coppia termico dell'AWG 24,Cavo di coppia termico dell'isolamento di FEP,Tipo cavo di coppia termico di JX |

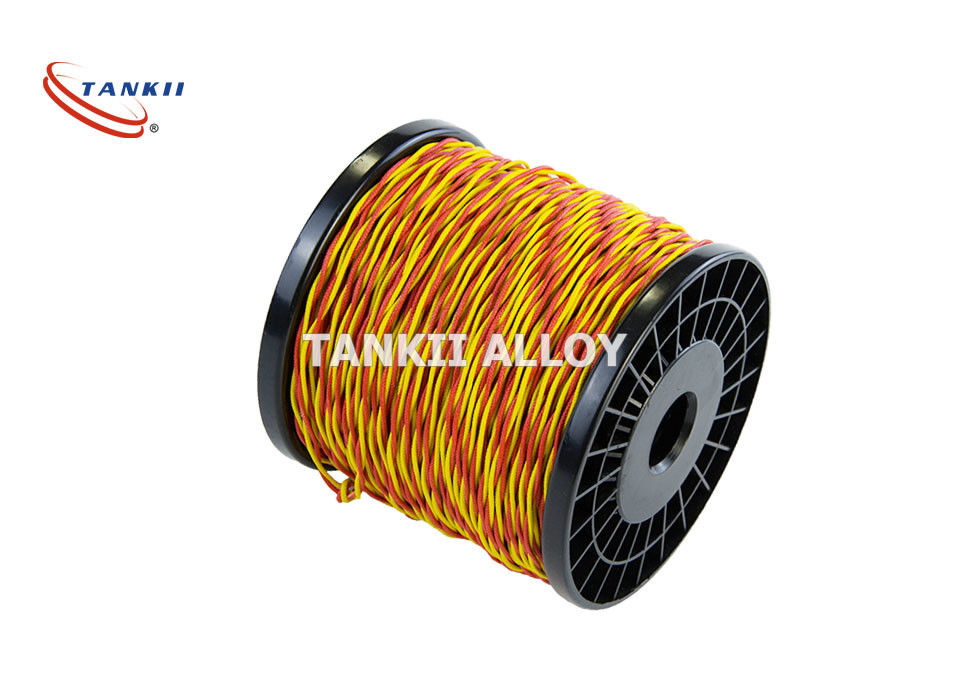

Tipo cavo dell'AWG 24 J di termocoppia con l'isolamento di FEP (tipo JX)
Descrizione di prodotti
24 tipi cavo di GA J di termocoppia con l'isolamento di FEP (tipo JX)
I cavi della compensazione della termocoppia possono anche essere definiti come cavi di strumentazione, poiché sono usati per la misura trattata della temperatura. La costruzione è simile accoppiare il cavo di strumentazione ma il materiale del conduttore è differente. Le termocoppie sono utilizzate nei processi per percepire la temperatura ed è collegata ai pirometri per l'indicazione ed il controllo. La termocoppia ed il pirometro sono condotti elettricamente dai cavi di estensione di termocoppia/cavi compensanti della termocoppia. I conduttori utilizzati per questi cavi di termocoppia sono richiesti di avere simili proprietà termoelettriche (FME) come quella della termocoppia utilizzata per la percezione della temperatura.
Il nostro tipo KX di fabbricazione della pianta pricipalmente, cavo compensante di NX, l'EX, di JX, di NC, di TX, di SC/RC, di KCA, di KCB per la termocoppia ed essi sono utilizzati negli strumenti e nei cavi di misura della temperatura. I nostri prodotti compensatori della termocoppia interamente sono fatti rimanere da GB/T 4990-2010 “cavi della lega dell'estensione e da cavi compensanti per le termocoppie” (norma nazionale cinese) ed anche IEC584-3 “cavo compensante della parte 3 della termocoppia” (norma internazionale).
La rappresentazione del cavo dello scompartimento: termocoppia code+C/X, per esempio Sc, KX
X: Bruscamente per l'estensione, significa che la lega del cavo della compensazione è così la stessa della lega della termocoppia
C: Metta per compensazione, significa che la lega del cavo della compensazione ha simili caratteri con la lega della termocoppia in certa gamma di temperature.
Parametro dettagliato del cavo della termocoppia
Codice della termocoppia |
Comp. Type |
Comp. Wire Name |
Positivo |
Negazione |
||
Nome |
Codice |
Nome |
Codice |
|||
S |
Sc |
rame-costantana 0,6 |
rame |
SPC |
costantana 0,6 |
SNC |
R |
RC |
rame-costantana 0,6 |
rame |
RPC |
costantana 0,6 |
RNC |
K |
KCA |
Iron-constantan22 |
Ferro |
KPCA |
constantan22 |
KNCA |
K |
KCB |
rame-costantana 40 |
rame |
KPCB |
costantana 40 |
KNCB |
K |
KX |
Chromel10-NiSi3 |
Chromel10 |
KPX |
NiSi3 |
KNX |
N |
NC |
Ferro-costantana 18 |
Ferro |
NPC |
costantana 18 |
NNC |
N |
NX |
NiCr14Si-NiSi4Mg |
NiCr14Si |
NPX |
NiSi4Mg |
NNX |
E |
EX |
NiCr10-Constantan45 |
NiCr10 |
EPX |
Constantan45 |
ENX |
J |
JX |
Ferro-costantana 45 |
Ferro |
JPX |
costantana 45 |
JNX |
T |
TX |
rame-costantana 45 |
rame |
TPX |
costantana 45 |
TNX |
