0.16mm Termocoppia
, IEC 584-1 Cavo di termocoppia
, N 0
IEC 584-1 classe 1 Termocoppia N 0,16 mm filo massiccio / filo strato 19/0,16 mm utilizzato per applicazioni nucleari
IEC 584-1 classe 1 Termocoppia N 0,16 mm filo massiccio / filo strato 19/0,16 mm utilizzato per applicazioni nucleari
Quali sono gli errori più comuni nell'uso di termocoppie di tipo N?
Quando si utilizzano termocoppie di tipo N per la misurazione della temperatura, possono verificarsi diversi errori comuni che possono influenzare l'accuratezza e l'affidabilità delle letture di temperatura.Ecco alcuni degli errori tipici associati con termocoppie di tipo N:
-
Errori di compensazione della giunzione a freddo:La compensazione della giunzione a freddo è necessaria per tenere conto delle differenze di temperatura nella giunzione a freddo in cui i fili della termocoppia sono collegati agli strumenti di misurazioneGli errori nella compensazione della giunzione a freddo possono portare a imprecisioni nelle letture di temperatura.
-
Degradazione ad alte temperature: le termocoppie di tipo N sono progettate per applicazioni ad alte temperature,ma l'esposizione prolungata a temperature estreme può portare alla deriva e degrado dei fili di termocoppia nel tempo, influenzando la precisione.
-
Contaminazione: la contaminazione dei fili della termocoppia può comportare errori di misura.L'ossidazione o l'accumulo di materiali estranei sulla giunzione della termocoppia possono influenzare le proprietà termoelettriche dei fili e portare a letture di temperatura imprecise.
-
Materiali di termocoppia non compatibili: se i materiali utilizzati per i fili di termocoppia di tipo N sono sbagliati o se vi è un disallineamento tra i fili di termocoppia,può comportare errori significativi di misurazione.
-
Interferenza elettromagnetica (EMI): l'EMI proveniente da apparecchiature vicine o fonti elettriche può indurre rumore nel segnale della termocoppia, portando a misurazioni di temperatura imprecise.
-
Calibrazione inadeguata: una calibrazione errata della termocoppia di tipo N o dello strumento di misura può comportare errori sistematici nelle letture di temperatura.
-
Stress meccanico: uno stress meccanico eccessivo sui fili della termocoppia può causare deformazioni o danni, influenzando l'accuratezza delle misurazioni della temperatura.
-
Instalazione impropria: l'installazione impropria dei fili della termocoppia, come collegamenti inadeguati, accessori sciolti o posizionamento errato, può introdurre errori nelle letture di temperatura.
Per mitigare questi errori nell'utilizzo di termocoppie di tipo N è essenziale seguire le migliori pratiche per l'installazione, la taratura, la manutenzione e il monitoraggio.corretta manipolazione dei fili della termocoppia, assicurando un buon contatto alle giunzioni e riducendo al minimo le fonti di interferenza possono contribuire a mantenere l'accuratezza e l'affidabilità delle misurazioni della temperatura.
Il filo termopare di tipo N è un tipo di termopareche consiste di una coppia di metalli diversi, Nicrosil (Nicel-Cromo-Silicone) e Nisil (Nicel-Silicone).Questa combinazione è nota per la sua elevata stabilità ad alte temperature e buona resistenza all'ossidazioneLe caratteristiche principali delle termocoppie di tipo N sono le seguenti:
-
Intervallo di temperatura: le termocoppie di tipo N possono misurare le temperature in un intervallo di circa -200°C a 1300°C (-328°F a 2372°F).Sono particolarmente adatti alle applicazioni ad alta temperatura.
-
Accuratezza: le termocoppie di tipo N offrono una buona precisione e stabilità, soprattutto ad alte temperature.
-
Applicazioni: le termocoppie di tipo N trovano applicazioni in settori come l'aerospaziale, l'automotive, la lavorazione dei metalli e la generazione di energia, dove il monitoraggio delle alte temperature è essenziale.
-
Resistenza alla corrosione: la combinazione Nicrosil/Nisil offre una buona resistenza all'ossidazione e alla corrosione, migliorando la longevità e l'affidabilità delle termocoppie di tipo N in ambienti difficili.
-
Tempo di risposta: le termocoppie di tipo N hanno un tempo di risposta relativamente rapido, consentendo misure di temperatura rapide e accurate nei sistemi dinamici.
-
Versatilità: a causa della loro ampia gamma di temperature e stabilità, le termocoppie di tipo N sono versatili e possono essere utilizzate in diversi ambienti industriali in cui sono presenti alte temperature.
-
Norme industriali: le termocoppie di tipo N sono conformi alle norme internazionali quali la IEC 60584 e l'ASTM E230, garantendo coerenza e compatibilità con la strumentazione delle termocoppie.
Nel complesso, il filo a termocoppia di tipo N è una scelta affidabile e accurata per applicazioni ad alta temperatura in cui la stabilità, la precisione e la resistenza all'ossidazione sono requisiti essenziali.
Qual e'il fattore piu'importante per il filo di termocoppia?
Il fattore più importante da considerare quando si sceglie il filo di termocoppiaaccuratezzaL'accuratezza è fondamentale perché le termocoppie sono utilizzate principalmente per la misurazione e il controllo della temperatura in varie applicazioni in diversi settori.
Ecco alcuni motivi per cui la precisione è il fattore più critico per la selezione del filo di termocoppia:
-
Precisione nella misurazione della temperatura: le termocoppie sono utilizzate per fornire letture accurate della temperatura.La precisione del filo di termocoppia ha un impatto diretto sulla precisione delle misurazioni della temperatura nel sistema.
-
Controllo dei processi: in ambienti industriali, le misurazioni accurate della temperatura sono essenziali per il controllo dei processi e per garantire la qualità dei prodotti.Eventuali imprecisioni nelle letture di temperatura possono portare a processi inefficienti o prodotti difettosi.
-
Sicurezza: nelle applicazioni in cui la temperatura svolge un ruolo critico per la sicurezza, come nel trattamento chimico o nei sistemi HVAC,Per evitare incidenti o guasti dell'attrezzatura è fondamentale una misurazione accurata della temperatura.
-
Affidabilità: fili termopari precisi forniscono dati di temperatura affidabili, che portano a prestazioni e funzionamento costanti di sistemi che si basano sul controllo della temperatura.
-
Calibrazione: le termocoppie accurate sono più facili da calibrare e mantenere, garantendo che continuino a fornire letture di temperatura precise nel tempo.
Mentre altri fattori come la gamma di temperatura, la compatibilità chimica, la durata e il costo sono anche considerazioni importanti quando si sceglie il filo di termocoppia,la precisione ha la precedenza in quanto ha un impatto diretto sulla qualità e l'affidabilità delle misurazioni della temperatura in varie applicazioni.
Tipi di termocoppie e intervalli di temperatura
|
Nome del conduttore
|
Termocoppia
Tipo
|
Grado |
Intervallo di temperatura
°C
|
Tolleranza ammissibile /°C |
| PtRh30-PtRh6 |
B |
Ⅱ |
600~1700 |
±0,25% t |
| Ⅲ |
600~800 |
± 4 |
| 800~1700 |
± 0,5% t |
| PtRh13-Pt |
R |
Ⅰ |
0~1100 |
± 1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
| Ⅱ |
0 ~ 600 |
± 15 |
| 600~1600 |
±0,25% t |
| PtRh10-Pt |
S |
Ⅰ
|
0~1100 |
± 1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
|
Ⅱ
|
0 ~ 600 |
± 15 |
| 600~1600 |
±0,25% t |
| NiCr-Ni |
K. |
Ⅰ |
-40~1100 |
±1,5°C o ±0,4% t |
| Ⅱ |
-40~1300 |
±2,5°C o ±0,75% t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C o ±1,5% t |
| NiCrSi-NiSi |
N |
Ⅰ |
-40~1100 |
±1,5°C o ±0,4% t |
| Ⅱ |
-40~1300 |
±2,5°C o ±0,75% t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C o ±1,5% t |
| NiCr-CuNi (Constantan) |
E |
Ⅰ |
-40~1100 |
±1,5°C o ±0,4% t |
| Ⅱ |
-40~1300 |
±2,5°C o ±0,75% t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C o ±1,5% t |
| Fe-CuNi (Constantan) |
J |
Ⅰ |
-40~750 |
±1,5°C o ±0,4% t |
| Ⅱ |
-40~750 |
±2,5°C o ±0,75% t |
| Cu-CuNi (Constantan) |
T |
Ⅰ |
-40~350 |
± 0,5°C o ± 0,4% t |
| Ⅱ |
-40~350 |
±1,0°C o ±0,75% t |
| Ⅲ |
- 200 ~ 40 |
±1,0°C o ±1,5% t |
Applicazionetermocoppiafilo:
1. Ottimizzazione dei processi industriali
2. Gestione dei sistemi HVAC (riscaldamento, ventilazione e condizionamento dell'aria (HVAC))
3- Precisione nella lavorazione degli alimenti
4- attrezzature e dispositivi medici
5. Ottimizzazione delle prestazioni automobilistiche
6Esplorazione e innovazione aerospaziale
7. Produzione e distribuzione di energia elettrica
8Ricerca e sviluppo di laboratorio
9Gestione e conservazione dell'energia
10- Miglioramento della sicurezza e della sicurezza.
Consegna e imballaggio:
1.Dettagli di imballaggio: 500 m/1000 m per rotolo con pellicola di plastica avvolta e confezione in cartone.
2Dettagli di consegna: 7 giorni, secondo la quantità dell'ordine.
Prodotti di termocoppia di forma:
filo, bastone, barra,
Altre foto del filo della termocoppia:
di larghezza inferiore o uguale a:

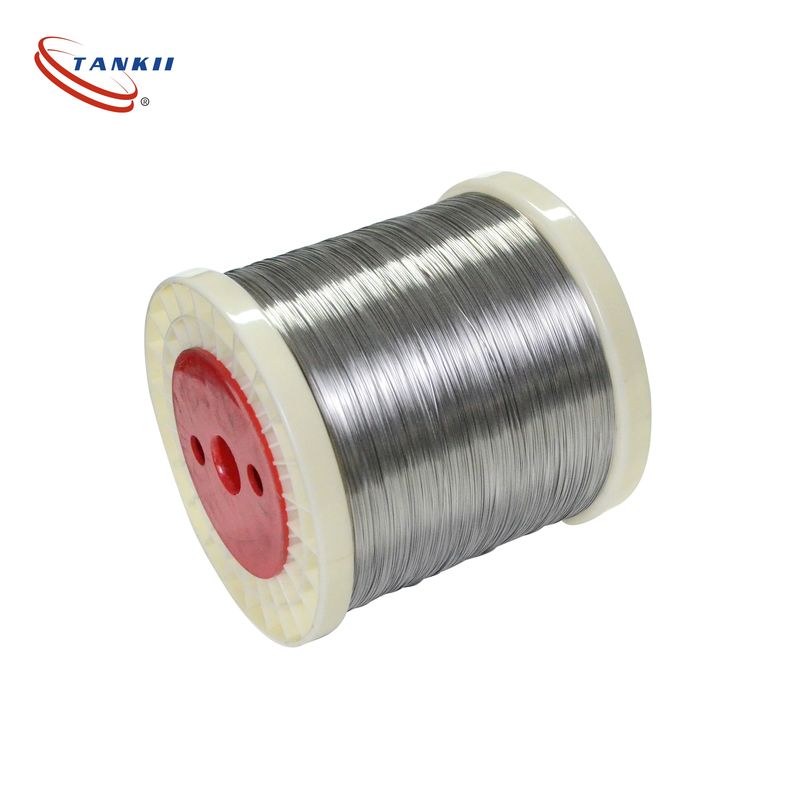

Cavo sulla bobina:
Applicazione per sensori di termocoppia:
Applicazione per il cavo estensivo:
Con isolamento
Di noi
Shanghai Tankii Alloy Material Co., Ltd. specializzato nella produzione diCavi di termocoppia, cavi di termocoppia, connettori di termocoppia e altri prodotti di termocoppia.
Sulla base del principio della "qualità prima, servizio sincero", la nostra ideologia di gestione è perseguire l'innovazione tecnologica e creare il marchio top nel campo delle leghe.Insistiamo sulla qualità, fondamento della sopravvivenzaÈ nostra per sempre ideologia servirvi con tutto il cuore e l'anima. Ci impegniamo a fornire ai clienti di tutto il mondo prodotti di alta qualità, competitivi e servizio perfetto.
I nostri prodotti, come noi filo nichromo, nastro nichromo, filo fecrale, nastro fecrale, filo termocoppia, filo nichel, nastro nichel sono stati esportati in Europa, USA, India, sudest asiatico, Sud America,etc.
Siamo disposti a stabilire una forte e lunga partnership con i nostri clienti
Benvenuti aChiamami o mandami un'email per altre informazioni sul filo di termocoppia.
