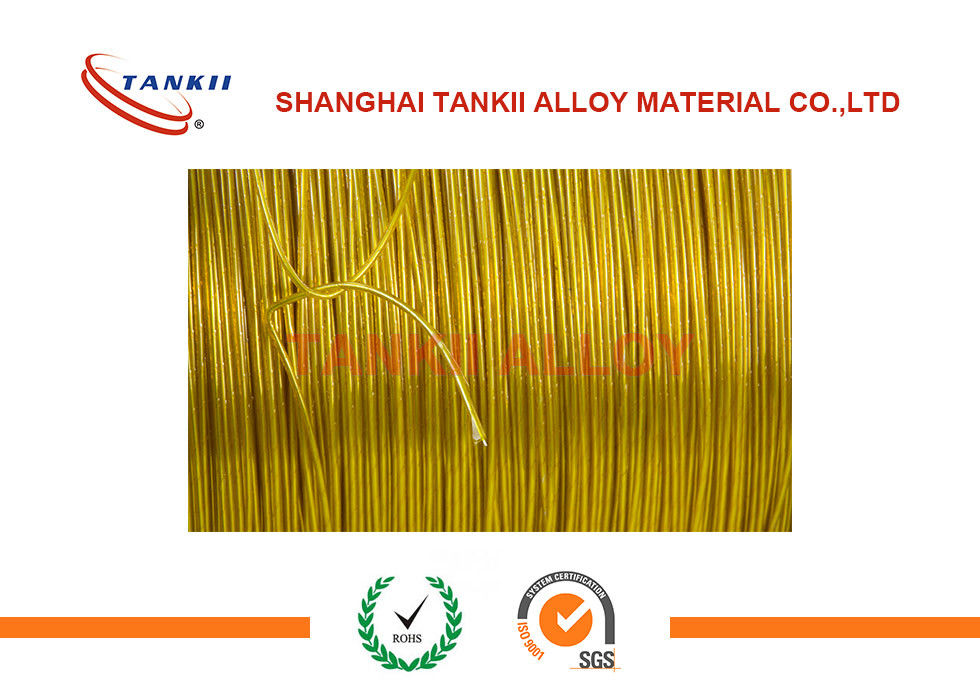

cavo di termocoppia dell'argento dell'isolamento del teflon di 0.6mm con il rivestimento del film del Kapton



Il cavo di termocoppia può anche essere definito come cavi di strumentazione, poiché sono usati per la misura trattata della temperatura. La costruzione è simile al cavo di strumentazione di paia ma il materiale del conduttore è differente. Le termocoppie sono utilizzate nei processi per percepire la temperatura ed è collegata ai pirometri per l'indicazione ed il controllo. La termocoppia ed il pirometro sono condotti elettricamente dai cavi di estensione di termocoppia/cavi compensanti della termocoppia. I conduttori utilizzati per questi cavi di termocoppia sono richiesti di avere simili proprietà termoelettriche di (emf) come quella della termocoppia utilizzata per la percezione della temperatura.



Il nostro tipo KX di fabbricazione della pianta pricipalmente, cavo compensante di NX, l'EX, di JX, di NC, di TX, di SC/RC, di KCA, di KCB per la termocoppia ed essi sono utilizzati negli strumenti e nei cavi di misura della temperatura. I nostri prodotti compensatori della termocoppia sono tutti hanno fatto rimanere da GB/T 4990-2010 “cavi della lega dell'estensione e da cavi compensanti per le termocoppie” (norma nazionale cinese) ed anche IEC584-3 “cavo compensante della parte 3 della termocoppia” (norma internazionale).



Il cavo isolato minerale (cavo) di MI, il cavo smaltato, il cavo del nastro, coni retinici può essere personalizzato secondo la vostra richiesta.



Il nastro metallico nobile può essere isolato con teflon, il kapton, PVC secondo la richiesta del cliente.



•  Riscaldamento – bruciatori a gas per i forni
•  Raffreddamento – congelatori
•  Protezione del motore – temperature e temperature in superficie
•  Controllo ad alta temperatura – colata del ferro



I codici colori differenti possono essere forniti secondo la richiesta dei clienti.





Codice della termocoppia	Comp. Type	Comp. Wire Name	Positivo		Negativo
			Nome	Codice	Nome	Codice
S	Sc	rame-costantana 0,6	rame	SPC	costantana 0,6	SNC
R	RC	rame-costantana 0,6	rame	RPC	costantana 0,6	RNC
K	KCA	Iron-constantan22	Ferro	KPCA	constantan22	KNCA
K	KCB	rame-costantana 40	rame	KPCB	costantana 40	KNCB
K	KX	Chromel10-NiSi3	Chromel10	KPX	NiSi3	KNX
N	NC	Ferro-costantana 18	Ferro	NPC	costantana 18	NNC
N	NX	NiCr14Si-NiSi4Mg	NiCr14Si	NPX	NiSi4Mg	NNX
E	EX	NiCr10-Constantan45	NiCr10	EPX	Constantan45	ENX
J	JX	Ferro-costantana 45	Ferro	JPX	costantana 45	JNX
T	TX	rame-costantana 45	rame	TPX	costantana 45	TNX
Il colore di isolamento e della guaina
Tipo	Colore dell'isolamento		Colore della guaina
	Positivo	Negativo	G		H
			/	S	/	S
SC/RC	ROSSO	VERDE	Il NERO	GRIGIO	Il NERO	GIALLO
KCA	ROSSO	BLU	Il NERO	GRIGIO	Il NERO	GIALLO
KCB	ROSSO	BLU	Il NERO	GRIGIO	Il NERO	GIALLO
KX	ROSSO	Il NERO	Il NERO	GRIGIO	Il NERO	GIALLO
NC	ROSSO	GRIGIO	Il NERO	GRIGIO	Il NERO	GIALLO
NX	ROSSO	GRIGIO	Il NERO	GRIGIO	Il NERO	GIALLO
EX	ROSSO	BROWN	Il NERO	GRIGIO	Il NERO	GIALLO
JX	ROSSO	PORPORA	Il NERO	GRIGIO	Il NERO	GIALLO
TX	ROSSO	BIANCO	Il NERO	GRIGIO	Il NERO	GIALLO
Nota: G--Per uso generale H--Per uso termoresistente S--La classe normale della classe di precisione non ha segno























































































Tipo materiale	Impiegati di funzionamento continui. /℃	Resistenza all'abrasione	Resistenza chimica	Resistenza all'umidità	Resistenza solvente	Resistenza della fiamma
PE	80	Buon	Eccellente	Eccellente	Eccellente	Povero
PVC	105	Molto buon	Molto buon	Buon	Giusto	Eccellente
TPE	125	Eccellente	Povero	Buon	Buon	Eccellente
SILICONE	200	Buon	Buon	Eccellente	Eccellente	Eccellente
FEP	200	Eccellente	Eccellente	Eccellente	Eccellente	Eccellente
PFA	260	Eccellente	Eccellente	Eccellente	Eccellente	Eccellente
PTFE	260	Buon	Eccellente	Eccellente	Eccellente	Eccellente
FIBRA DI B-GLASS	260	Buon	Buon	Giusto	Buon	Buon
FIBRA DI G-GLASS	510	Povero	Buon	Buon	Eccellente	Eccellente
FIBRA DI Q-GLASS	704	Giusto	Buon	Buon	Eccellente	Eccellente
FIBRA DEL QUARZO FUSO	1100	Buon	Buon	Eccellente	Eccellente	Eccellente
INSULATION* MINERALE	1100	Eccellente	Eccellente	Buon	Eccellente	Eccellente







Consegna e pacchetto:

1. Pacchetto standard dell'esportazione in contenitore di cartone o caso di legno

2. Consegna dal mare o dall'aria, in circa 5-7 giorni dopo avere ottenuto il pagamento
