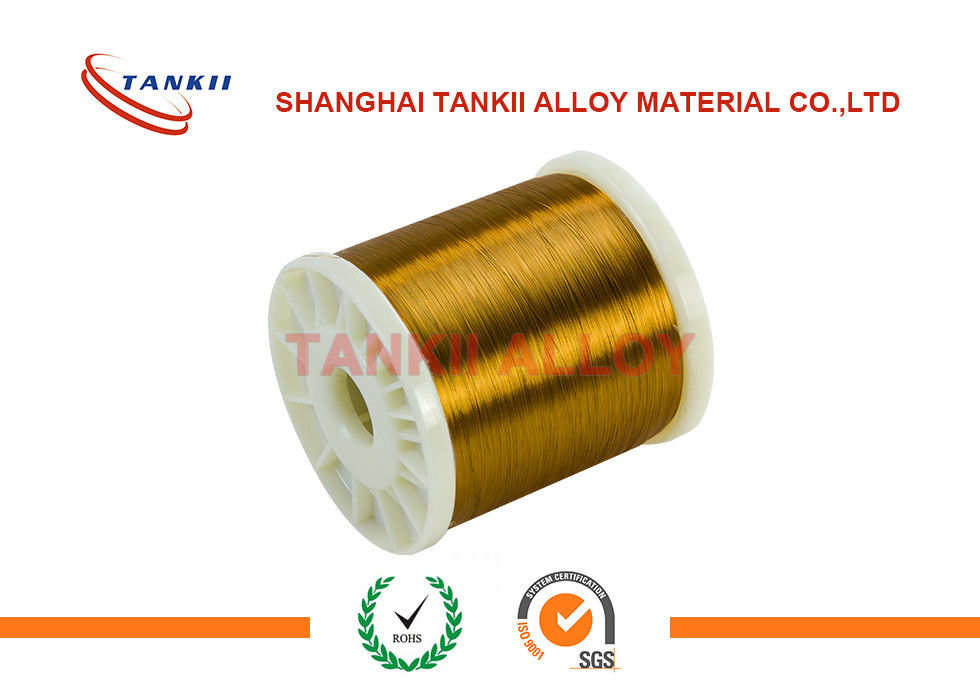

0.1mm rame ed il tipo cavo della costantana della termocoppia di T con il Kapton spariscono smaltato
Il cavo di termocoppia può anche essere definito come cavi di strumentazione, poiché sono usati per la misura trattata della temperatura. La costruzione è simile al cavo di strumentazione di paia ma il materiale del conduttore è differente. Le termocoppie sono utilizzate nei processi per percepire la temperatura ed è collegata ai pirometri per l'indicazione ed il controllo. La termocoppia ed il pirometro sono condotti elettricamente dai cavi di estensione di termocoppia/cavi compensanti della termocoppia. I conduttori utilizzati per questi cavi di termocoppia sono richiesti di avere simili proprietà termoelettriche di (emf) come quella della termocoppia utilizzata per la percezione della temperatura.
Il nostro tipo KX di fabbricazione della pianta pricipalmente, cavo compensante di NX, l'EX, di JX, di NC, di TX, di SC/RC, di KCA, di KCB per la termocoppia ed essi sono utilizzati negli strumenti e nei cavi di misura della temperatura. I nostri prodotti compensatori della termocoppia sono tutti hanno fatto rimanere da GB/T 4990-2010 “cavi della lega dell'estensione e da cavi compensanti per le termocoppie” (norma nazionale cinese) ed anche IEC584-3 “cavo compensante della parte 3 della termocoppia” (norma internazionale).
Il cavo isolato minerale (cavo) di MI, il cavo smaltato, il cavo del nastro, coni retinici può essere personalizzato secondo la vostra richiesta.
Gamma di applicazione:
• Riscaldamento – bruciatori a gas per i forni
• Raffreddamento – congelatori
• Protezione del motore – temperature e temperature in superficie
• Controllo ad alta temperatura – colata del ferro
I codici colori differenti possono essere forniti secondo la richiesta dei clienti.
Descrizione dettagliata sul cavo di termocoppia
Codice della termocoppia |
Comp. Type |
Comp. Wire Name |
Positivo |
Negativo |
Nome |
Codice |
Nome |
Codice |
S |
Sc |
rame-costantana 0,6 |
rame |
SPC |
costantana 0,6 |
SNC |
R |
RC |
rame-costantana 0,6 |
rame |
RPC |
costantana 0,6 |
RNC |
K |
KCA |
Iron-constantan22 |
Ferro |
KPCA |
constantan22 |
KNCA |
K |
KCB |
rame-costantana 40 |
rame |
KPCB |
costantana 40 |
KNCB |
K |
KX |
Chromel10-NiSi3 |
Chromel10 |
KPX |
NiSi3 |
KNX |
N |
NC |
Ferro-costantana 18 |
Ferro |
NPC |
costantana 18 |
NNC |
N |
NX |
NiCr14Si-NiSi4Mg |
NiCr14Si |
NPX |
NiSi4Mg |
NNX |
E |
EX |
NiCr10-Constantan45 |
NiCr10 |
EPX |
Constantan45 |
ENX |
J |
JX |
Ferro-costantana 45 |
Ferro |
JPX |
costantana 45 |
JNX |
T |
TX |
rame-costantana 45 |
rame |
TPX |
costantana 45 |
TNX |
|
Il colore di isolamento e della guaina
|
Tipo |
Colore dell'isolamento |
Colore della guaina |
Positivo |
Negativo |
G |
H |
/ |
S |
/ |
S |
SC/RC |
ROSSO |
VERDE |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
KCA |
ROSSO |
BLU |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
KCB |
ROSSO |
BLU |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
KX |
ROSSO |
Il NERO |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
NC |
ROSSO |
GRIGIO |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
NX |
ROSSO |
GRIGIO |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
EX |
ROSSO |
BROWN |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
JX |
ROSSO |
PORPORA |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
TX |
ROSSO |
BIANCO |
Il NERO |
GRIGIO |
Il NERO |
GIALLO |
Nota: G--Per uso generale H--Per uso termoresistente S--La classe normale della classe di precisione non ha segno |
Materiale di isolamento:
Tipo materiale |
Impiegati di funzionamento continui. /℃ |
Resistenza all'abrasione |
Resistenza chimica |
Resistenza all'umidità |
Resistenza solvente |
Resistenza della fiamma |
PE |
80 |
Buon |
Eccellente |
Eccellente |
Eccellente |
Povero |
PVC |
105 |
Molto buon |
Molto buon |
Buon |
Giusto |
Eccellente |
TPE |
125 |
Eccellente |
Povero |
Buon |
Buon |
Eccellente |
SILICONE |
200 |
Buon |
Buon |
Eccellente |
Eccellente |
Eccellente |
FEP |
200 |
Eccellente |
Eccellente |
Eccellente |
Eccellente |
Eccellente |
PFA |
260 |
Eccellente |
Eccellente |
Eccellente |
Eccellente |
Eccellente |
PTFE |
260 |
Buon |
Eccellente |
Eccellente |
Eccellente |
Eccellente |
FIBRA DI B-GLASS |
260 |
Buon |
Buon |
Giusto |
Buon |
Buon |
FIBRA DI G-GLASS |
510 |
Povero |
Buon |
Buon |
Eccellente |
Eccellente |
FIBRA DI Q-GLASS |
704 |
Giusto |
Buon |
Buon |
Eccellente |
Eccellente |
FIBRA DEL QUARZO FUSO |
1100 |
Buon |
Buon |
Eccellente |
Eccellente |
Eccellente |
INSULATION* MINERALE |
1100 |
Eccellente |
Eccellente |
Buon |
Eccellente |
Eccellente |
Consegna e pacchetto:
1. Pacchetto standard dell'esportazione per il cavo della termocoppia
2. Consegna dal mare o dall'aria, in circa 5-7 giorni dopo avere ottenuto il pagamento
Materiale smaltato per il cavo della termocoppia
1. Pittura del poliestere: 155℃, 220℃
2. Il Kapton sparisce: 300℃
Lo spessore smaltato può essere uno strato, o due strati secondo la richiesta del cliente.
Se avete qualunque indagine sul cavo smaltato della termocoppia, contattimi prego per maggiori informazioni.
