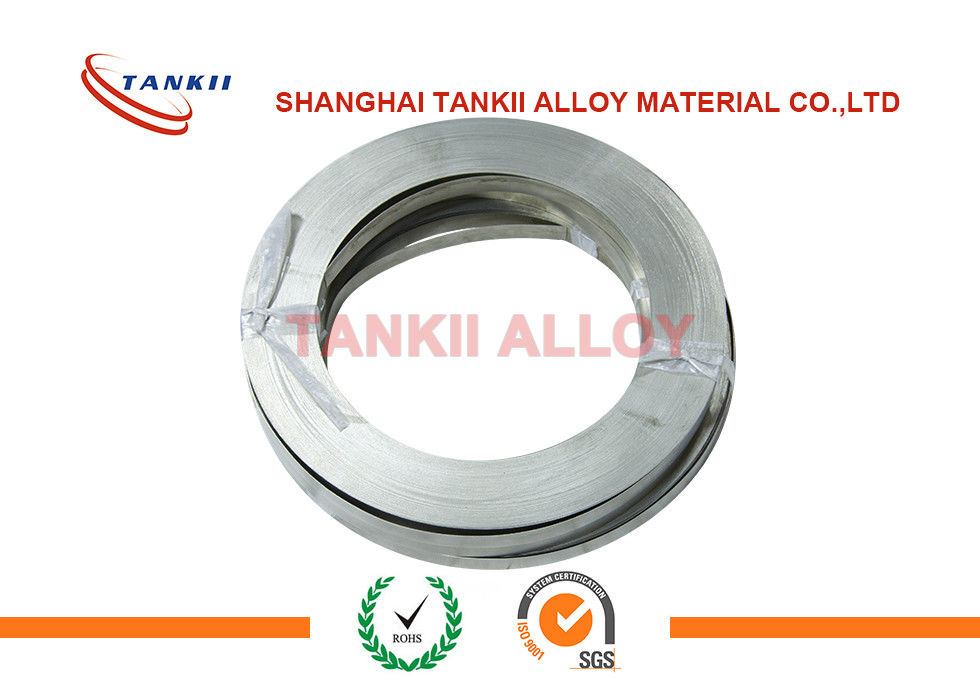

Approvazione della striscia 0.6mm CuNi44 ROHS di precisione del cupronichel strato/della costantana

La costantana è una lega del rame-nichel che consiste solitamente di 55% di rame e del nichel di 45%. La sua caratteristica principale è la sua resistenza che è costante sopra una vasta gamma di temperature. Altre leghe con i coefficienti di bassa temperatura sono conosciute similmente, quale manganina (Cu86Mn12Ni2).

Di tutte le leghe moderne dell'estensimetro, la costantana è il più vecchio ed ancora il più ampiamente usato. Questa situazione riflette il fatto che la costantana ha la migliore combinazione globale di proprietà state necessarie per molte applicazioni dell'estensimetro. Questa lega ha, per esempio, una sensibilità adeguatamente alta di sforzo, o fattore di calibro, che è relativamente insensibile sforzare a livello e la temperatura. La sua resistività è abbastanza alta raggiungere i valori adatti della resistenza anche nelle piccole griglie stesse ed il suo coefficiente di temperatura della resistenza non è eccessivo. Inoltre, la costantana è caratterizzata da buona vita di affaticamento e dalla capacità relativamente alta dell'allungamento. Deve essere notato, tuttavia, che la costantana tende ad esibire una deriva continua alle temperature superiore 65 a °C (°F) 150; e questa caratteristica dovrebbe essere considerata quando la stabilità zero dell'estensimetro è critica durante le ore o i giorni.

a) Ni= 44%, Mn= 1,5%, Fe= 0,5%, equilibrio di Cu=

b) Un-lega: Molto d'importanza, la costantana può essere elaborata affinchè la compensazione della auto-temperatura abbini una vasta gamma di coefficienti materiali della prova di espansione termica. Una lega è fornita nei numeri 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 e 50 della auto-temperatura-compensazione (STC), per uso sui materiali della prova con i coefficienti corrispondenti di espansione termica, espresso in parti per milione dalla lunghezza (o µm/m) per kelvin o grado Celsius o grado Fahrenheit.

c) P-lega: Per la misura di sforzi molto grandi, 5% (microstrain 50 000) o sopra, costantana temprata (lega di P) è il materiale di griglia selezionato normalmente. La costantana in questa forma è molto duttile; e, di lunghezze del calibro di 0,125 in (3 millimetri) e di più lungo, può essere sforzato a >20%. Dovrebbe essere considerato, tuttavia, che nell'ambito di alti sforzi ciclici la lega di P esibirà un certo cambiamento permanente della resistenza con ogni ciclo e causa uno spostamento zero corrispondente nell'estensimetro. A causa di questa caratteristica e della tendenza per guasto prematuro di griglia con la tensione ripetuta, lega di P ordinariamente non è raccomandato per le applicazioni cicliche di sforzo. La lega di P è disponibile con i numeri della STC di 08 e di 40 per uso sui metalli e sulla plastica, rispettivamente.
