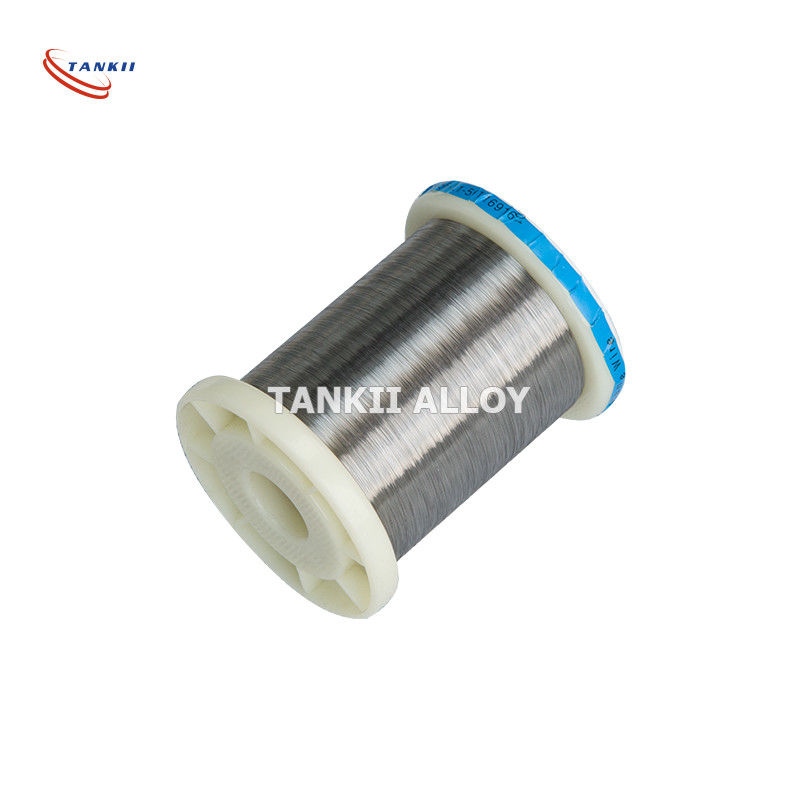

La superficie luminosa ha incagliato la piccola dimensione flessibile di resistenza al calore del cavo 0Cr25Al5

la resistenza al calore 0Cr25Al5 ha incagliato il cavo del Multi-filo del cavo 37

Descrizione dettagliata di trefolo:

Numero dei fili

I trefoli più diversi in un pacco del cavo, il più flessibile, nodo-resistente, rottura-resistente e più forte il cavo diventa. Tuttavia, più fili aumenta la complessità ed il costo fabbricanti.

Per le ragioni geometriche, il numero più basso dei fili veduti solitamente è 7: uno nel mezzo, con 6 che lo circondano in contatto vicino. Il livello seguente su è 19, che è un altro strato di 12 fili sopra i 7. Dopo quello il numero varia, ma 37 e 49 sono comuni, poi nei 70 - i 100 variano (il numero non è più esatto). Ancora più grandi numeri che che sono trovati tipicamente soltanto in cavi molto grandi.

Per l'applicazione dove il cavo si muove, 19 sono il più basso che dovrebbe essere usato (7 dovrebbero essere utilizzati soltanto nelle applicazioni dove il cavo è disposto e poi non si muove) e 49 sono molto meglio. Per le applicazioni con movimento ripetuto costante, quali i robot per montaggio ed i cavi della cuffia, 70 - 100 sono obbligatori.

Per le applicazioni che hanno bisogno della ancor più flessibilità, ancor più fili sono usati (i cavi di saldatura sono l'esempio usuale, ma anche tutta l'applicazione che deve muovere il cavo nelle aree strette). Un esempio è un cavo di 2/0 fatto da 5.292 fili del cavo del calibro #36. I fili sono organizzati in primo luogo creando un pacco di 7 fili. Poi 7 di questi pacchi sono un nei pacchi eccellenti. Infine 108 pacchi eccellenti sono usati per fare il cavo finale. Ogni gruppo di cavi è ferita in un'elica in modo che quando il cavo è flesso, la parte di un pacco che è allungato si muova intorno all'elica verso una parte che è compressa per permettere che il cavo abbia meno sforzo.

Il trefolo è composto di una serie di piccoli cavi impacchettati insieme o avvolti per formare un più grande conduttore. Il trefolo è più flessibile del cavo solido della stessa sezione trasversale totale. Il trefolo è usato quando il più alta resistenza ad affaticamento di metallo è richiesta. Tali situazioni comprendono i collegamenti fra i circuiti in dispositivi del multi-stampare-circuito-bordo, in cui la rigidità di cavo solido produrrebbe troppo sforzo come conseguenza di movimento durante l'assemblea o l'assistenza; Cavi di rete di corrente alternata per gli apparecchi; cavi di strumento musicale; cavi del topo del computer; cavi dell'elettrodo per saldatura; cavi di controllo che collegano i pezzi meccanici mobili; cavi della macchina d'estrazione; cavi di trascinamento della macchina; e numerosi altri.

Alle alte frequenze, viaggi correnti vicino alla superficie del cavo a causa dell'effetto di pelle, con conseguente perdita di potere aumentata nel cavo. Il trefolo potrebbe sembrare ridurre questo effetto, poiché l'area totale dei fili è maggior dell'area del cavo solido equivalente, ma il trefolo ordinario non riduce l'effetto di pelle perché tutti i fili sono messi in cortocircuito insieme e si comportano come singolo conduttore. Un trefolo avrà più alta resistenza che un cavo solido dello stesso diametro perché la sezione trasversale del trefolo non è tutto il di rame; ci sono lacune inevitabili fra i fili (questo è il problema d'imballaggio del cerchio per i cerchi all'interno di un cerchio). Un trefolo con la stessa sezione trasversale del conduttore come un cavo solido è detto per avere lo stesso calibro equivalente ed è sempre un più grande diametro.

Tuttavia, per molte applicazioni ad alta frequenza, l'effetto di prossimità è più severo dell'effetto di pelle ed in alcuni casi limitati, il trefolo semplice può ridurre l'effetto di prossimità. Per la prestazione migliore alle alte frequenze, il cavo del litz, che ha i diversi fili isolati e torti nei modelli speciali, può essere usato.
