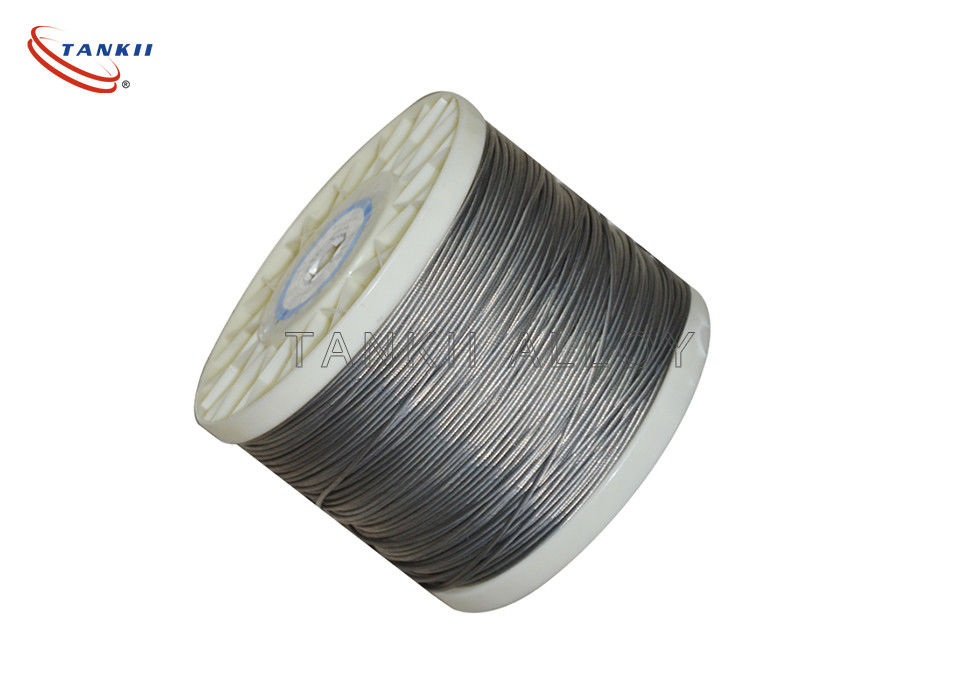

Superficie luminosa di resistenza stabile del cavo metallico di resistenza del trefolo di 19*0.55 Ni80Cr20

19*0.55 Ni80Cr20 la superficie luminosa della resistenza stabile del cavo metallico della resistenza del trefolo

Descrizione generale:

Il cavo metallico è parecchi fili del nastro metallico torti in un'elica che forma «una corda» composita, in un modello conosciuto come «la corda posta». Il cavo metallico del più grande diametro consiste dei fili multipli di tale corda posta in un modello conosciuto come «il cavo posto».

I fili di acciaio per i cavi metallici sono fatti normalmente del acciaio al carbonio non legato con un contenuto di carbonio di 0,4 - 0,95%. Molto l'ad alta resistenza dei cavi di corda permette ai cavi metallici di sostenere relativamente le grandi forze di trazione ed ai covoni investiti con i diametri.

Nei cosiddetti fili posti trasversali, i cavi degli strati differenti si attraversano. Nei fili posti paralleli principalmente usati, la lunghezza posta di tutti gli strati del cavo è uguale ed i cavi di tutti gli due strati sovrapposti sono paralleli, con conseguente contatto lineare. Il cavo dello strato esterno è sostenuto da due cavi dello strato interno. Questi cavi sono vicini sull' intera lunghezza del filo. I fili posti paralleli sono fatti in un'operazione. La resistenza dei cavi metallici con questo genere di filo è sempre molto maggior di di quelle (usato raramente) con i fili posti trasversali. I fili posti paralleli con gli strati bifilari hanno il riempitore, il Seale o il Warrington della costruzione.

In linea di principio, le corde a spirale sono fili rotondi poichè hanno un montaggio degli strati dei cavi posti elicoidale sopra un centro con almeno uno strato dei cavi che sono posti nella direzione opposta a quello dello strato esterno. Le corde a spirale possono essere dimensionate in tal modo che non stanno girando che significa che quello nell'ambito di tensione la coppia di torsione della corda è quasi zero. La corda a spirale aperta è fatta di soltanto i cavi rotondi. La corda mezzo bloccata della bobina e la corda interamente bloccata della bobina hanno sempre un centro fatto dei cavi rotondi. I cavi metallici chiusi hanno uno o più strati esterni dei cavi di profilo. Presentano il vantaggio che la loro costruzione impedisce la penetrazione della sporcizia e dell'acqua in maggior misura ed inoltre le protegge da perdita di lubrificante. Inoltre, presentano un ulteriore vantaggio molto importante poichè l'estremità di un cavo esterno rotto non può lasciare la corda se ha le dimensioni adeguate.

I trefoli più diversi in un pacco del cavo, il più flessibile, nodo-resistente, rottura-resistente e più forte il cavo diventa. Tuttavia, più fili aumenta la complessità ed il costo fabbricanti.

Per le ragioni geometriche, il numero più basso dei fili veduti solitamente è 7: uno nel mezzo, con 6 che lo circondano in contatto vicino. Il livello seguente su è 19, che è un altro strato di 12 fili sopra i 7. Dopo quello il numero varia, ma 37 e 49 sono comuni, poi nei 70 - i 100 variano (il numero non è più esatto). Ancora più grandi numeri che che sono trovati tipicamente soltanto in cavi molto grandi.

Per l'applicazione dove il cavo si muove, 19 sono il più basso che dovrebbe essere usato (7 dovrebbero essere utilizzati soltanto nelle applicazioni dove il cavo è disposto e poi non si muove) e 49 sono molto meglio. Per le applicazioni con movimento ripetuto costante, quali i robot per montaggio ed i cavi della cuffia, 70 - 100 sono obbligatori.

Per le applicazioni che hanno bisogno della ancor più flessibilità, ancor più fili sono usati (i cavi di saldatura sono l'esempio usuale, ma anche tutta l'applicazione che deve muovere il cavo nelle aree strette). Un esempio è un cavo di 2/0 fatto da 5.292 fili del cavo del calibro #36. I fili sono organizzati in primo luogo creando un pacco di 7 fili. Poi 7 di questi pacchi sono un nei pacchi eccellenti. Infine 108 pacchi eccellenti sono usati per fare il cavo finale. Ogni gruppo di cavi è ferita in un'elica in modo che quando il cavo è flesso, la parte di un pacco che è allungato si muova intorno all'elica verso una parte che è compressa per permettere che il cavo abbia meno sforzo.

Il trefolo è composto di una serie di piccoli cavi impacchettati insieme o avvolti per formare un più grande conduttore. Il trefolo è più flessibile del cavo solido della stessa sezione trasversale totale. Il trefolo è usato quando il più alta resistenza ad affaticamento di metallo è richiesta. Tali situazioni comprendono i collegamenti fra i circuiti in dispositivi del multi-stampare-circuito-bordo, in cui la rigidità di cavo solido produrrebbe troppo sforzo come conseguenza di movimento durante l'assemblea o l'assistenza; Cavi di rete di corrente alternata per gli apparecchi; cavi di strumento musicale; cavi del topo del computer; cavi dell'elettrodo per saldatura; cavi di controllo che collegano i pezzi meccanici mobili; cavi della macchina d'estrazione; cavi di trascinamento della macchina; e numerosi altri.

Alle alte frequenze, viaggi correnti vicino alla superficie del cavo a causa dell'effetto di pelle, con conseguente perdita di potere aumentata nel cavo. Il trefolo potrebbe sembrare ridurre questo effetto, poiché l'area totale dei fili è maggior dell'area del cavo solido equivalente, ma il trefolo ordinario non riduce l'effetto di pelle perché tutti i fili sono messi in cortocircuito insieme e si comportano come singolo conduttore. Un trefolo avrà più alta resistenza che un cavo solido dello stesso diametro perché la sezione trasversale del trefolo non è tutto il di rame; ci sono lacune inevitabili fra i fili (questo è il problema d'imballaggio del cerchio per i cerchi all'interno di un cerchio). Un trefolo con la stessa sezione trasversale del conduttore come un cavo solido è detto per avere lo stesso calibro equivalente ed è sempre un più grande diametro.

Tuttavia, per molte applicazioni ad alta frequenza, l'effetto di prossimità è più severo dell'effetto di pelle ed in alcuni casi limitati, il trefolo semplice può ridurre l'effetto di prossimità. Per la prestazione migliore alle alte frequenze, il cavo del litz, che ha i diversi fili isolati e torti nei modelli speciali, può essere usato.
