Dettagli:
|
| Applicazione: | Piatto della flangia | Superficie: | Luminoso |
|---|---|---|---|
| Densità: | 8,2 | Codice di HS: | 7408229000 |
| Punto culminante: | Striscia bimetallica termica,Striscia bimetallica di Chace 2400,Striscia bimetallica dei dispositivi meccanici |
||

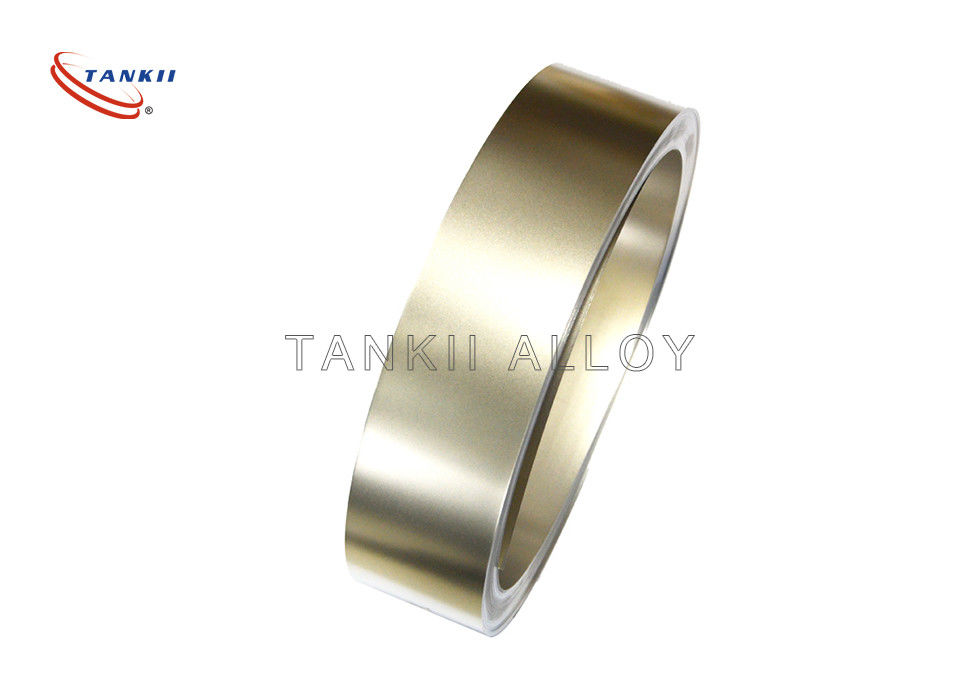

Striscia bimetallica termica di Chace 2400
La striscia bimetallica è usata per convertire una temperatura si trasforma lo spostamento meccanico. La striscia consiste di due strisce dei metalli differenti che si espandono ai tassi differenti mentre sono riscaldati, solitamente d'acciaio e di rame, o in alcuni casi d'acciaio e d'ottone. Le strisce si uniscono in tutto la loro lunghezza rivettando, brasando o saldando. Le espansioni differenti forzare la striscia piana per piegare un modo se riscaldato e nella direzione opposta se raffreddato sotto la sua temperatura iniziale. Il metallo con il più alto coefficiente di espansione termica è dal lato esterno della curva quando la striscia è riscaldata e dal lato interno quando raffreddata
Lo spostamento obliquo della striscia è molto più grande di piccola longitudinalmente espansione nell'uno o l'altro dei due metalli. Questo effetto è utilizzato in una gamma di dispositivi meccanici ed elettrici. In alcune applicazioni la striscia bimetallica è utilizzata nella forma piana. In altri, è avvolta in una bobina per la compattezza. La maggior lunghezza della versione arrotolata dà la sensibilità migliore.
Diagramma di una striscia bimetallica che mostra come la differenza nell'espansione termica nei due metalli conduce ad uno spostamento obliquo molto più grande della striscia
Composizione chimica (%)
| Grado | C | Si | Mn | P | S | Ni | Cr | Cu | Fe |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | Bal. |
| Grado | C | Si | Mn | P | S | Ni | Cr | Cu | Fe |
| Ni22Cr3 | ≤0.35 | 0.15~0.3 | 0.3~0.6 | ≤0.02 | ≤0.02 | 21~23 | 2.0~4.0 | - | Bal. |
Composizione
| Grado | Chace 2400 |
| Alto strato di espansione | Ni22Cr3 |
| Strato basso di espansione | Ni36 |
Stile di rifornimento
| Le leghe nominano | Tipo | Dimensione | ||
| Chace 2400 | Striscia | W= 5~120 millimetri | T= 0.1~5 millimetri | |
Proprietà fisiche tipiche
| Densità (g/cm3) | 8,2 |
| Resistività elettrica a 20ºC (OMmm2/m) | 0.8±5% |
| Conducibilità termica, λ/con (m*ºC) | 22 |
| Modulo elastico, e Gpa | 147~177 |
| K di piegamento/10-6 ºC-1 (20~135ºC) | 14,3 |
| Tasso di piegamento f (20~130ºC) 10-6ºC-1 di temperatura | 26.2%±5% |
| Temperatura permissibile (ºC) | -70~ 350 |
| Temperatura lineare (ºC) | -20~ 180 |
