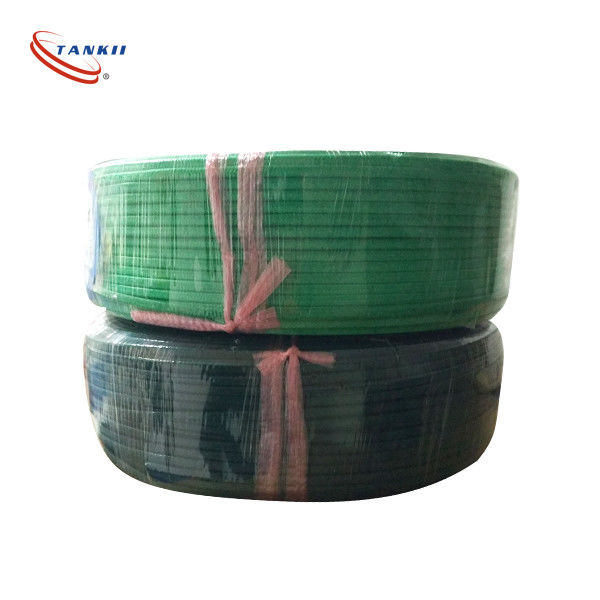

Cavo per termocoppia tipo KTNS 2 nuclei Isolante in PTFE Linea schermata Cavo di compensazione per la misurazione delle alte temperature

K T N S tipo filo termopare 2 nuclei PTFE isolante linea blindata di compensazione di misurazione ad alta temperatura

Descrizione del prodotto:

La funzione dei fili di compensazione per le termocoppie è di estendere l'elettrodo termoelettrico, cioèper spostare l'estremità fredda della termocoppia e collegarla allo strumento di visualizzazione per formare un sistema di misurazione della temperatura.

Ecco le sue caratteristiche principali e le considerazioni di selezione:

Caratteristiche fondamentali e applicazioni:

1Trasmissione del segnale: trasmette con precisione il segnale di potenziale termoelettrico a livello di millivolt generato dalla termocoppia al punto di misurazione.

2- estensione e compensazione: sostituisce costosi fili di termocoppia di tipo K (elettrodo positivo: nichel-cromo, elettrodo negativo: nichel-silicio) per la posa a lunga distanza,e estende la "connessione a freddo" della termocoppia (connessione di riferimento) dal campo ad alta temperatura alla sala di controllo a temperatura stabile, che consente una precisa compensazione della giunzione a freddo negli strumenti.

3. Costo-efficacia: utilizza fili in lega a basso costo che corrispondono alle caratteristiche termoelettriche della termocoppia, riducendo significativamente i costi di cablaggio.

Cavi di estensione contro fili di compensazione:

Cavi di estensione: la lega del conduttore è esattamente la stessa della termopare corrispondente (ad esempio, KX), mantenendo un'elevata precisione su un intervallo di temperatura più ampio (ad esempio, da -40 °C a 200 °C),ma a un costo più alto.

Cavi di compensazione: la lega di conduttori è diversa dalla termocoppia ma ha proprietà termoelettriche corrispondenti (ad esempio, KCA/KCB), garantendo la precisione solo entro un range di temperatura limitato (ad es..0-100°C) e ad un costo inferiore.

Terminologia generale: nelle applicazioni pratiche, "cavo di estensione" è spesso usato come termine generale per entrambi.

Per la maggior parte delle applicazioni industriali sono sufficienti i fili di compensazione.

Materiali per conduttori:

I cavi a termocoppia sono disponibili in diverse varianti, distinte principalmente dai loro materiali di isolamento e dalla costruzione per adattarsi a diverse condizioni ambientali e applicazioni.

Ecco i principali tipi:

1. Isolato in PVC: adatto ad applicazioni di uso generale con intervalli di temperatura moderati.
2. Isolato da fibra di vetro: utilizzato per applicazioni ad alte temperature, offrendo una migliore resistenza al calore.
3. Isolato in PTFE: Ideale per applicazioni che richiedono resistenza chimica e flessibilità a temperature da basse a moderate.
4. Isolato in silicone: offre una buona flessibilità e resistenza al calore, spesso utilizzata in ambienti ad alta temperatura.
5. Isolato da minerali (MI): presenta una guaina metallica con isolamento con ossido di magnesio, adatta a temperature elevate, ambienti difficili e dove è necessaria protezione meccanica.

Ciascun tipo è scelto in base a specifiche esigenze operative, come la gamma di temperature, l'esposizione chimica e la durata meccanica.

Parametri tecnici:

FAQ:

D: Qual è il marchio di questo cavo a termocoppia?

R: Il marchio di questo cavo è Tankii.

D: Quali sono i diversi numeri di modello disponibili per questo cavo di termocoppia?

R: I diversi numeri di modello disponibili per questo cavo termopare sono KX/KC, JX, EX, TX, NX, SC

D: Dove viene prodotto questo cavo di termocoppia?

R: Questo cavo di termocoppia è prodotto in Cina.

D: Quali sono le gamme di temperatura supportate da questo cavo di termocoppia?

R: L'intervallo di temperatura supportato da questo cavo di termocoppia varia a seconda del numero di modello. Per ulteriori informazioni si rimanda alle specifiche del prodotto.

D: Questo cavo di termocoppia è adatto per l'uso in ambienti industriali difficili?

R: Sì, questo cavo è progettato per essere durevole e affidabile in ambienti industriali difficili.
