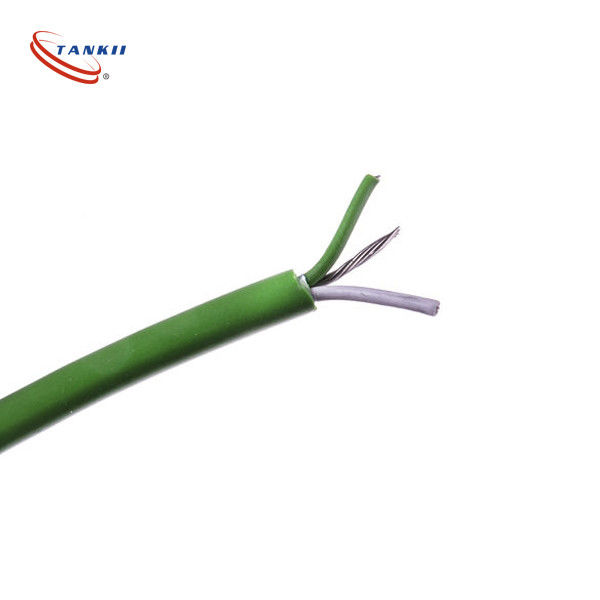

1 paio 2 paia 3 paia Cavo di estensione tipo K bianco e verde classe 1 standard IEC utilizzato per centrale termoelettrica

1 coppia 2 coppie 3 coppie Cavo di estensione tipo K bianco e verde standard IEC classe 1 utilizzato per centrale termoelettrica

Descrizione del prodotto:

Applicazione principale del cavo di estensione per termocoppia (cavo di compensazione)
In una frase: Trascinare l'estremità fredda della termocoppia dall'apparecchiatura ad alta temperatura in una posizione con temperatura stabile e adatta agli strumenti di misurazione della temperatura, garantendo una misurazione accurata della temperatura e nessun errore di differenza di temperatura aggiuntivo.
1, Funzione principale
Estendere il segnale di misurazione della temperatura e ricollocare l'estremità di lavoro della termocoppia a giunzione fredda in un sito ad alta temperatura. La giunzione fredda non deve essere posizionata in un luogo con alta temperatura/grandi fluttuazioni di temperatura; utilizzare cavi di estensione per trascinare l'estremità fredda nell'area a temperatura costante della sala di controllo e del quadro strumenti su lunghe distanze.
Compensare il potenziale termoelettrico, eliminare gli errori di misurazione della temperatura, estendere il materiale del cavo per corrispondere alle caratteristiche termoelettriche della termocoppia corrispondente. Entro un certo intervallo di temperatura, può estendere efficacemente la termocoppia senza generare potenziale parassita aggiuntivo, garantendo letture accurate della temperatura.
I metalli preziosi speciali per le termocoppie a risparmio (platino rodio, nichel cromo silicio, ecc.) sono molto costosi. Vengono utilizzati cavi termocoppia corti nella parte anteriore e cavi di estensione economici per lunghe distanze nella parte posteriore, il che consente un notevole risparmio.
Antidisturbo, facile da cablare cavo di compensazione specializzato con isolamento e schermatura, adatto per la posa in officina e in condotta, antidisturbo elettromagnetico, trasmissione stabile del segnale.
Adattare il cablaggio dello strumento per collegare la sonda ad alta temperatura in loco al misuratore di controllo della temperatura, al registratore e al modulo di temperatura PLC in modo standardizzato, con cablaggio unificato e ordinato.

Ecco le sue caratteristiche principali e le considerazioni per la selezione:

Caratteristiche e applicazioni principali:

1. Trasmissione del segnale: Trasmette accuratamente il segnale di potenziale termoelettrico di livello millivolt generato dalla termocoppia nel punto di misurazione.

2. Estensione e compensazione: Sostituisce i costosi cavi delle termocoppie di tipo K (elettrodo positivo: nichel-cromo, elettrodo negativo: nichel-silicio) per la posa su lunghe distanze e estende la "giunzione fredda" (giunzione di riferimento) della termocoppia dal campo ad alta temperatura alla sala di controllo a temperatura stabile, consentendo un'accurata compensazione della giunzione fredda negli strumenti.

3. Convenienza: Utilizza fili in lega economici che corrispondono alle caratteristiche termoelettriche della termocoppia, riducendo significativamente i costi di cablaggio.

Cavi di estensione vs. Cavi di compensazione:

Cavi di estensione: La lega del conduttore è esattamente la stessa della termocoppia corrispondente (ad es. KX), mantenendo un'elevata precisione su un intervallo di temperatura più ampio (ad es. da -40°C a 200°C), ma a un costo maggiore.

Cavi di compensazione: La lega del conduttore è diversa dalla termocoppia ma ha proprietà termoelettriche corrispondenti (ad es. KCA/KCB), garantendo l'accuratezza solo entro un intervallo di temperatura limitato (ad es. 0-100°C) e a un costo inferiore.

Terminologia generale: Nelle applicazioni pratiche, "cavo di estensione" è spesso usato come termine generico per entrambi.

Per la maggior parte delle applicazioni industriali, i cavi di compensazione sono sufficienti.

Materiali dei conduttori:

I cavi per termocoppie sono disponibili in diverse varianti, distinte principalmente dai loro materiali isolanti e dalla costruzione per adattarsi a diverse condizioni ambientali e applicazioni.

Ecco i tipi principali:

1. Isolamento in PVC: Adatto per applicazioni generiche con intervalli di temperatura moderati.
2. Isolamento in fibra di vetro: Utilizzato per applicazioni a temperature più elevate, offrendo una migliore resistenza al calore.
3. Isolamento in PTFE : Ideale per applicazioni che richiedono resistenza chimica e flessibilità a temperature basse o moderate.
4. Isolamento in silicone: Offre buona flessibilità e resistenza al calore, spesso utilizzato in ambienti ad alta temperatura.
5. Isolamento minerale (MI): Presenta una guaina metallica con isolamento in ossido di magnesio, adatto per alte temperature, ambienti difficili e dove è necessaria protezione meccanica.

Ogni tipo viene scelto in base a specifici requisiti operativi, come intervallo di temperatura, esposizione chimica e durata meccanica.

Parametri tecnici:

FAQ:

D: Qual è il nome del marchio di questo cavo per termocoppia?

R: Il nome del marchio di questo cavo per termocoppia è Tankii.

D: Quali sono i diversi numeri di modello disponibili per questo cavo per termocoppia?

R: I diversi numeri di modello disponibili per questo cavo per termocoppia sono KX/KC, JX, EX, TX, NX, SC

D: Dove viene prodotto questo cavo per termocoppia?

R: Questo cavo per termocoppia è prodotto in Cina.

D: Quali sono gli intervalli di temperatura supportati da questo cavo per termocoppia?

R: Gli intervalli di temperatura supportati da questo cavo per termocoppia variano a seconda del numero di modello. Si prega di fare riferimento alle specifiche del prodotto per ulteriori informazioni.

D: Questo cavo per termocoppia è adatto per l'uso in ambienti industriali difficili?

R: Sì, questo cavo per termocoppia è progettato per essere durevole e affidabile in ambienti industriali difficili.
