Lega Ni29Co18 del Ni Co del Fe/larghezza della striscia 400mm della lega espansione di UNS K94610 Kovar

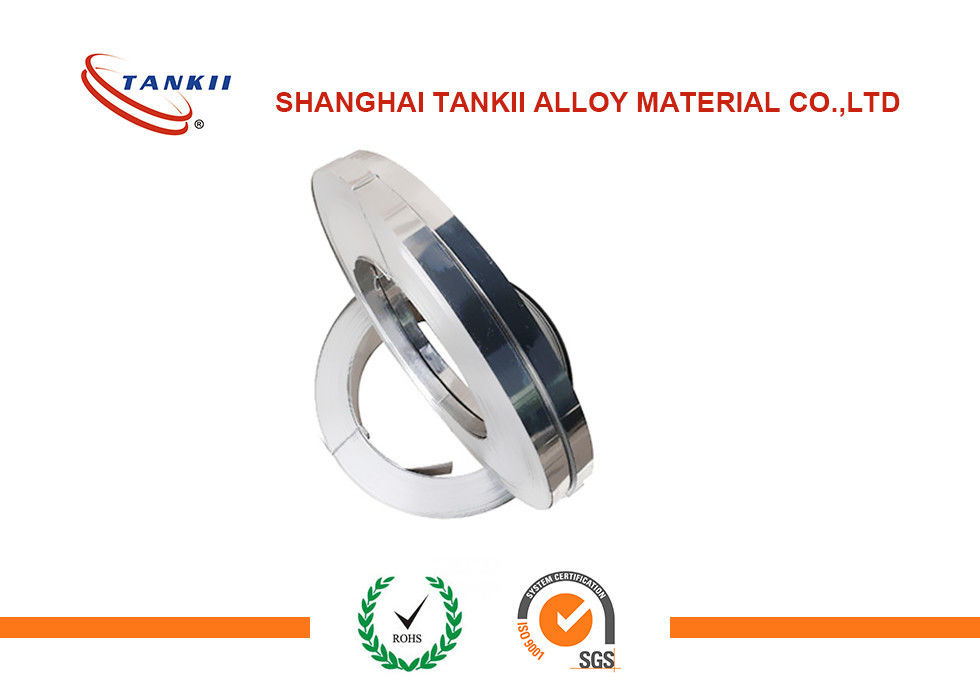

Striscia della lega di espansione della lega Ni29Co18/UNS K94610 (4J29) Kovar del Ni Co del Fe
Descrizione
Kovar è una lega nominale 29%Ni-17%Co-54%Fe che è una lega ben nota di vetro-sigillamento adatta a sigillatura ai vetri duri. Kovar ha un coefficiente nominale di espansione di circa 5 ppm/°C e temperatura di flessione ~450 di °C (°F) 840.
Kovar (ASTM F15) è stato usato per la fabbricazione delle guarnizioni ermetiche con i vetri di Pyrex più duri ed i materiali ceramici. Questa lega ha trovato l'ampia applicazione in tubi di potere, tubi di a microonde, transistor e diodi. In circuiti integrati, è stata usata per il flat pack ed il pacchetto del doppio-in-line.
Composizione chimica
| Grado |
C% |
P% |
S% |
Mn% |
Si% |
|
Cu% |
Cr% |
Mo% |
Ni% |
Co% |
Fe% |
| Kovar |
0,03 massimo |
0,020 massimo |
0,020 massimo |
0,50 massimo |
0,30 massimo |
|
0,20 massimo |
0,20 massimo |
0,20 massimo |
28.5-29.5 |
16.8-17.8 |
Bal. |
Specifiche
| Grado |
UNS |
Werkstoff Nr. |
ASTM |
|
| Kovar |
K94610 |
1,3981 |
F15 |
|
Proprietà fisiche
| Grado |
Densità |
Punto di fusione |
| Kovar |
8,17 g/cm3 |
1449°C |
Proprietà meccaniche
| Grado |
² di resistenza alla trazione N/mm |
| Morbido |
1/4 duro |
1/2 duro |
3/4 duro |
Duro |
| Striscia di Kovar |
<570>
| 520-630 |
590-700 |
600-770 |
>700 |
| Cavo di Kovar |
<585>
| 585-725 |
655-795 |
725-860 |
>860 |
Coefficiente di espansione
| Lega |
Coefficiente lineare del ā di espansione termica, 10-6/℃ |
| 20-200℃ |
20-300℃ |
20-400℃ |
20-450℃ |
20-500℃ |
20-600℃ |
20-700℃ |
20-800℃ |
| Kovar |
5,9 |
5,3 |
5,1 |
5,3 |
6,2 |
7,8 |
9,2 |
10,2 |
Intervallo di grandezza
Cavo di Kovar: ¢0.1mm-¢9mm
Kovar Antivari: ¢11mm-¢200mm
Striscia di Kovar: 75-110mm*0.15-22mm.
Il Invar 36, anche conosciuto come FeNi36, è leghe del ferro-nichel ha coefficienti di espansione bassi sopra soltanto una gamma piuttosto stretta di temperatura. Ha un coefficiente di espansione basso dalle temperature criogeniche a circa 260℃. Nella temperatura dell'aria asciutta a casa, il invar 36 ha buona resistenza alla corrosione. Ma in aria umida, può andare corrosione.
Il Invar 36 è adatto ad applicazioni che richiedono il coefficiente di espansione basso, quali produzione, stoccaggio e trasporto di gas liquido, dispositivi che funzionano sotto 200℃, maschera dell'apertura, strutture di regolazione della temperatura dell'unità che lavorano sotto -200℃ ecc.
Composizione chimica
| Grado |
C% |
Si% |
P% |
S% |
Mn% |
Ni% |
Fe% |
| Invar 36 |
0,05 massimo |
0,30 massimo |
0,020 massimo |
0,020 massimo |
0.20-0.60 |
35.0-37.0 |
Bal. |
Specifiche
| Grado |
UNS |
Werkstoff Nr. |
Striscia/strato |
| Invar 36 |
K93600 |
1,3912 |
ASTM B388/B753 |
Proprietà fisiche
| Grado |
Densità |
Punto di fusione |
| Invar 36 |
8,1 g/cm3 |
1430°C |
Coefficiente di espansione
| Lega |
Coefficiente lineare del ā di espansione termica, 10-6/℃
|
| 20-50℃ |
20-100℃ |
20-200℃ |
20-300℃ |
20-400℃ |
20-500℃ |
| Invar 36 |
0,6 |
0,8 |
2,0 |
5,1 |
8,0 |
10,0 |
Intervallo di grandezza
Il cavo del Invar 36, la barra, la barretta, il nastro, il pezzo fucinato, la lamiera, il lamierino, il tubo, il fermo ed altre forme standard sono disponibili.
