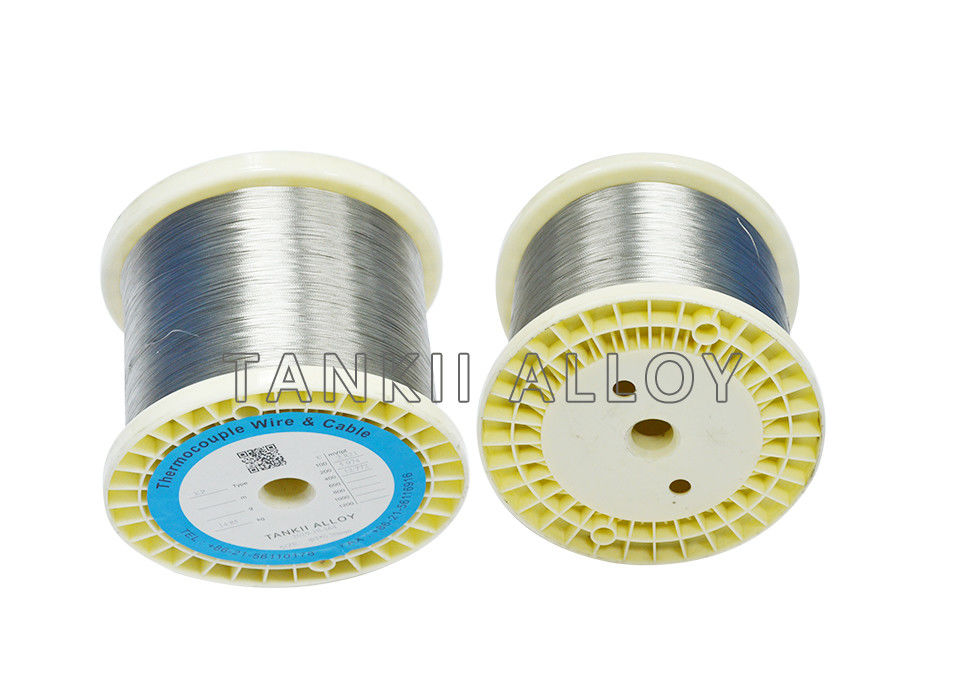

Il cavo nudo 19 della termocoppia standard IEC584 incaglia il cavo di estensione di 0.16mm NX

Il cavo standard 19 della termocoppia IEC584 incaglia il cavo di estensione di 0.16mm NX

Vantaggi di Tankii:

Prezzo più economico per l'inventario, con i limiti di errore standard di IEC, nessuna necessità di preoccuparsi per la qualità.

Dimensione di riserva di Tankii: Tipo cavo di N della termocoppia del grado di estensione, incagliato 19*0.16mm, IEC584-3

Cavo del grado della termocoppia o cavo del grado di estensione?

Il cavo della termocoppia (cavo) è disponibile in due gradi; Cavo del grado della termocoppia & cavo del grado di estensione.

Tipicamente, il grado della termocoppia è usato per fare il sensore di termocoppia reale o punto di percezione (giunzione) stessa, mentre il cavo di estensione della termocoppia (cavo) è usato per collegare i sensori di termocoppia ai sistemi di strumentazione collegati, solitamente tramite connettore terminale industriale di termocoppia o di recinzione.

Il tipo cavo del grado della termocoppia di N ha la maggiori stabilità di FME e resistenza della corrosione che il tipo K, tuttavia la combinazione sviluppa un'uscita più bassa di FME e non può, quindi, direttamente essere sostituita.

Il tipo termocoppia di N è composto di cavo 1/2% del silicio del nichel-14% chromium-1 (+) contro un nichel 4 1/2% cavi del magnesio del silicio-1/10% (-). È stato sviluppato per essere usato nelle stesse circostanze come tipo K. Type N dovrebbe essere utilizzato nelle atmosfere d'ossidazione o inerti con una gamma di temperature di servizio fra -200°C e 1260°C (- 330°F a 2300°F). L'aggiunta di silicio e di cromo rende questo tipo della termocoppia più resistente alla Verde-putrefazione e più di meno allo spostamento una volta confrontata ad un tipo K. L'elemento negativo, o NN, di un tipo termocoppia di N può essere descritto da c'è ne di seguenti nomi: Nisil, nichel-silicio. L'elemento positivo, o il NP, di un tipo termocoppia di N può essere descritto da c'è ne di seguenti nomi: Nicrosil, nichel-cromo-silicio.

Tipo termocoppia di N (Nicrosil/Nisil): Il tipo N divide gli stessi limiti della temperatura e di accuratezza come il tipo K. Il tipo N è leggermente più costoso. Il tipo N ha migliore ripetibilità fra 572F a 932F (300C a 500C) confrontato al tipo K.

Tipo gamma di temperature di N:

• Temperatura di funzionamento continua massima: fino a 2,300F (1,260C)
• Uso a breve termine: 2,336F (1,280C)
• Cavo del grado della termocoppia, -454 a 2300F (- 270 a 1,260C)
• Cavo di estensione, 32 a 392F (0 a 200C)

• Norma: +/- 2.2C o +/- .75%
• Limiti dell'errore speciali: +/- 1.1C o 0,4%

Considerazione per il tipo nudo applicazioni del cavo della termocoppia di E:

• Il tipo N sostenere meglio ad ossidazione alle temperature elevate una volta confrontato al tipo K.
