0.7mm J tipo filo termopare
, Cavo di termocoppia di tipo N
, 0.5mm J tipo filo termopare
Buona precisione e stabilità filo termopare di tipo J filo termopare di tipo N filo termopare di tipo 0,5 mm 0,7 mm utilizzato per sensore di temperatura
Buona precisione e stabilità filo termopare di tipo J filo termopare di tipo N filo termopare di tipo 0,5 mm 0,7 mm utilizzato per sensore di temperatura
Quanti tipi di fili a termocoppia ci sono?
Esistono diversi tipi di fili di termocoppia, ciascuno identificato da una designazione a lettera.
-
Tipo K: Cromel/Alumel - Uno dei tipi di termocoppia più popolari e ampiamente utilizzati.
-
Tipo J: Ferro/Constantan - Adatto per applicazioni di uso generale nell'intervallo da -210°C a 1200°C. Ha un costo inferiore rispetto al tipo K.
-
Tipo T: Rame/Constantan - Conosciuto per la sua buona precisione e stabilità a basse temperature.
-
Tipo E: Cromel/Constantan - Adatto per applicazioni con un intervallo di temperatura compreso tra -270°C e 1000°C. Ha un'elevata precisione ed è comunemente utilizzato nelle applicazioni dell'industria alimentare.
-
Tipo N: Nicrosil/Nisil - Offre una buona precisione e stabilità, soprattutto ad alte temperature.
-
Tipo S: Platino/Rodio - noto per la sua alta precisione e stabilità ad alte temperature, fino a 1600°C. È spesso utilizzato nelle industrie farmaceutiche e chimiche.
-
Tipo R: Platino/Rodio - Simile al tipo S ma con un intervallo di temperatura leggermente diverso, fino a 1600°C. È comunemente utilizzato in applicazioni ad alta temperatura.
-
Tipo B: Platino/Rodio - Offre un'eccellente precisione e stabilità a temperature molto elevate, fino a 1700°C. È tipicamente utilizzato in applicazioni ad alte temperature in ambienti industriali.
Ciascun tipo di filo a termocoppia ha le sue caratteristiche uniche, la sua gamma di temperature e le sue applicazioni più adatte.La selezione del tipo di filo termocoppia appropriato dipende da fattori quali l'intervallo di temperatura dell'applicazione, requisiti di precisione, condizioni ambientali e considerazioni di costo.
Quali fattori devo considerare quando scelgo un tipo di termocoppia per il mio progetto?
Quando si sceglie un tipo di termocoppia per il proprio progetto, è necessario considerare diversi fattori per garantire che la termocoppia selezionata sia adatta all'applicazione specifica.Ecco alcuni fattori chiave da considerare:
-
Intervallo di temperatura: determinare l'intervallo di temperatura entro il quale la termocoppia funzionerà.quindi scegliere un tipo che può misurare con precisione la gamma di temperatura della vostra applicazione.
-
Requisiti di precisione: considerare il livello di precisione necessario per le misurazioni della temperatura nel progetto.quindi scegli un tipo che soddisfi i tuoi requisiti di precisione.
-
Compatibilità chimica: valutare l'ambiente chimico in cui verrà utilizzata la termocoppia.Scegliere un tipo di termocoppia compatibile con le sostanze chimiche presenti nella vostra applicazione.
-
Tempo di risposta: valuta la velocità con cui i cambiamenti di temperatura devono essere rilevati nel tuo progetto.Selezionare un tipo di termocoppia con un tempo di risposta che corrisponde ai requisiti della vostra applicazione.
-
Durabilità e resistenza meccanica: prendere in considerazione le condizioni fisiche dell'ambiente in cui verrà installata la termocoppia.vibrazioni, e altri fattori ambientali presenti nel progetto.
-
Costo: valutare il costo complessivo del tipo di termocoppia, compresi i costi di acquisto iniziali e le potenziali spese di manutenzione.Selezionare un tipo di termocoppia che si adatta al vostro budget e soddisfa i requisiti tecnici del vostro progetto.
-
Applicazione specifica: tenere conto di eventuali requisiti o vincoli specifici del progetto, quali limitazioni di dimensioni, considerazioni di installazione,e compatibilità con apparecchiature o sistemi esistenti.
-
Norme industriali: assicurarsi che il tipo di termocoppia selezionato sia conforme alle norme e ai regolamenti pertinenti del settore, soprattutto se il progetto richiede l'osservanza di specifiche linee guida.
Considerando attentamente questi fattori e selezionando il tipo di termocoppia più appropriato per il vostro progetto,è possibile garantire misure di temperatura accurate e affidabili che soddisfano le esigenze specifiche della propria applicazione.
Tipi di termocoppie:
Ciò che differenzia una termocoppia da un'altra sono i metalli nei suoi due fili: la gamba positiva e la gamba negativa.si differenziano per limiti di temperatura, condizioni di processo (atmosfere inerte, ossidanti, riducenti, vibrazioni pesanti), ecc.
Tipi di termocoppie e intervalli di temperatura
|
Nome del conduttore
|
Termocoppia
Tipo
|
Grado |
Intervallo di temperatura
°C
|
Tolleranza ammissibile /°C |
| PtRh30-PtRh6 |
B |
Ⅱ |
600~1700 |
±0,25% t |
| Ⅲ |
600~800 |
± 4 |
| 800~1700 |
± 0,5% t |
| PtRh13-Pt |
R |
Ⅰ |
0~1100 |
± 1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
| Ⅱ |
0 ~ 600 |
± 15 |
| 600~1600 |
±0,25% t |
| PtRh10-Pt |
S |
Ⅰ
|
0~1100 |
± 1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
|
Ⅱ
|
0 ~ 600 |
± 15 |
| 600~1600 |
±0,25% t |
| NiCr-Ni |
K. |
Ⅰ |
-40~1100 |
±1,5°C o ±0,4% t |
| Ⅱ |
-40~1300 |
±2,5°C o ±0,75% t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C o ±1,5% t |
| NiCrSi-NiSi |
N |
Ⅰ |
-40~1100 |
±1,5°C o ±0,4% t |
| Ⅱ |
-40~1300 |
±2,5°C o ±0,75% t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C o ±1,5% t |
| NiCr-CuNi (Constantan) |
E |
Ⅰ |
-40~1100 |
±1,5°C o ±0,4% t |
| Ⅱ |
-40~1300 |
±2,5°C o ±0,75% t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C o ±1,5% t |
| Fe-CuNi (Constantan) |
J |
Ⅰ |
-40~750 |
±1,5°C o ±0,4% t |
| Ⅱ |
-40~750 |
±2,5°C o ±0,75% t |
| Cu-CuNi (Constantan) |
T |
Ⅰ |
-40~350 |
± 0,5°C o ± 0,4% t |
| Ⅱ |
-40~350 |
±1,0°C o ±0,75% t |
| Ⅲ |
- 200 ~ 40 |
±1,0°C o ±1,5% t |
Applicazionetermocoppiafilo:
1. Ottimizzazione dei processi industriali
2. Gestione dei sistemi HVAC (riscaldamento, ventilazione e condizionamento dell'aria (HVAC))
3- Precisione nella lavorazione degli alimenti
4- attrezzature e dispositivi medici
5. Ottimizzazione delle prestazioni automobilistiche
6Esplorazione e innovazione aerospaziale
7. Produzione e distribuzione di energia elettrica
8Ricerca e sviluppo di laboratorio
9Gestione e conservazione dell'energia
10- Miglioramento della sicurezza e della sicurezza.
Consegna e imballaggio:
1.Dettagli di imballaggio: 500 m/1000 m per rotolo con pellicola di plastica avvolta e confezione in cartone.
2Dettagli di consegna: 7 giorni, secondo la quantità dell'ordine.
Prodotti di termocoppia di forma:
filo, bastone, barra,
Altre foto del filo della termocoppia:
di larghezza inferiore o uguale a:

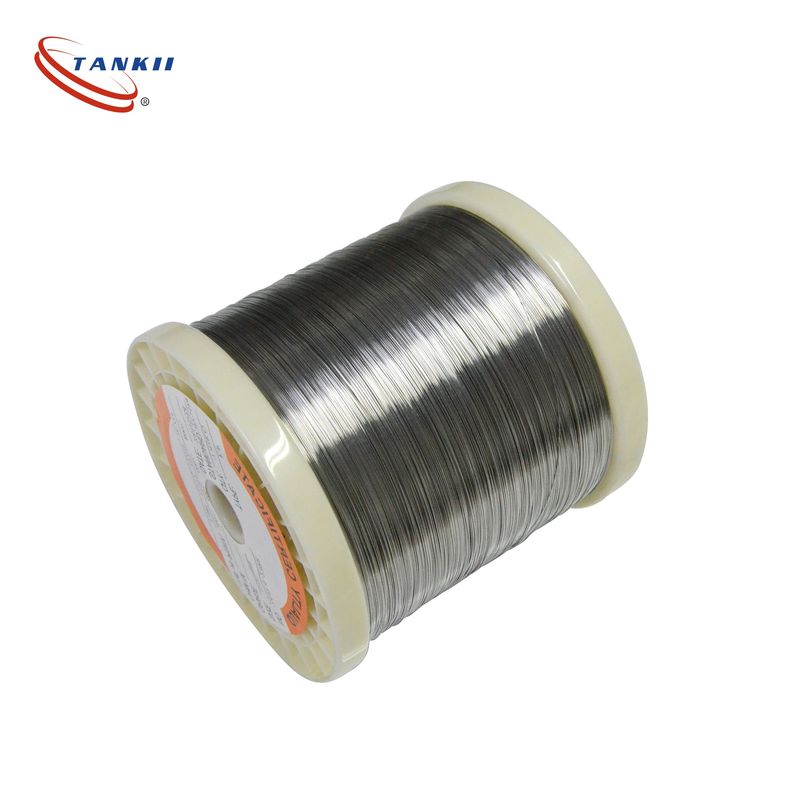

Cavo sulla bobina:
Applicazione per sensori di termocoppia:
Applicazione per il cavo estensivo:
Con isolamento
