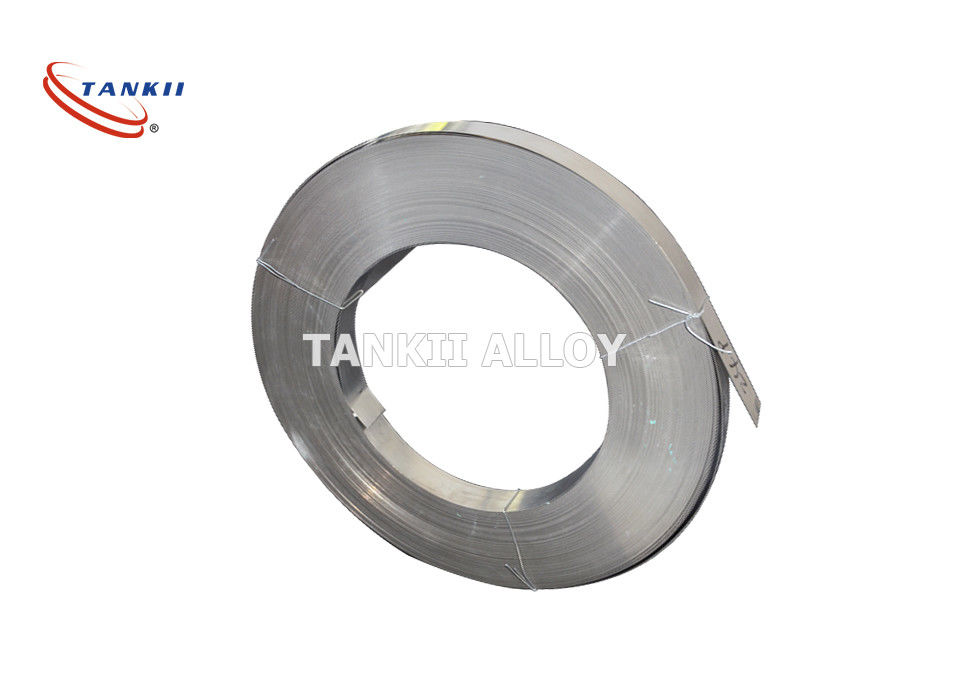

Legatura fecral 815 Resistohm 135 Stablohm 812 0cr23al5 Strisce di resistenza al riscaldamento per resistori industriali
Legatura fecral 815 Resistohm 135 Stablohm 812 0cr23al5 Strisce di resistenza al riscaldamento per resistori industriali
Il filo di resistenza è un tipo di filo elettrico ad alta resistenza.
Le applicazioni del filo di resistenza includono resistori, elementi di riscaldamento, riscaldatori elettrici, forni elettrici, tostapane e molti altri.
FeCrAl, una famiglia di leghe ferro-cromo-alluminio (TANKII APM, A-1, D e AF ecc.) utilizzate in una vasta gamma di applicazioni di resistenza e ad alte temperature è utilizzata anche sotto forma di fili resistenti.
| Performance della nomenclatura delle leghe |
0Cr25Al5 |
0Cr21Al6 |
0Cr23Al5 |
0Cr21Al4/0Cr19Al3 |
0Cr21Al6Nb |
0Cr27Al7Mo2 |
| Composizione chimica principale |
Cr |
23.0-26.0 |
19.0-22.0 |
20.5-23.5 |
18.0-21.0 |
21.0-23.0 |
26.5-27.8 |
| Al |
4.5-6.5 |
5.0-7.0 |
4.2-5.3 |
3.0-4.2 |
5.0-7.0 |
6.0-7.0 |
| Riposo |
opportuna |
opportuna |
opportuna |
opportuna |
opportuna |
opportuna |
| Fe |
Riposo |
Riposo |
Riposo |
Riposo |
Riposo |
Riposo |
| |
|
|
|
|
Nb0.5 |
Mo1,8-2.2 |
| Temperatura massima di funzionamento continuo dell'elemento°C) |
1250 |
1250 |
1250 |
1100 |
1350 |
1400 |
| Resistenza a 20oCμΩ@m) |
1.42 |
1.42 |
1.35 |
1.23 |
1.45 |
1.53 |
| Densità ((g/cm3) |
7.1 |
7.16 |
7.25 |
7.35 |
7.1 |
7.1 |
| Conduttività termica (KJ/m@h@)oC) |
46.1 |
63.2 |
60.2 |
46.9 |
46.1 |
|
| Coefficiente di espansione della lineaα ×10-6/oC) |
16 |
14.7 |
15 |
13.5 |
16 |
16 |
| Punto di fusione approssimativo.oC) |
1500 |
1500 |
1500 |
1500 |
1510 |
1520 |
| Resistenza alla trazione ((N/mm2) |
630-780 |
630-780 |
630-780 |
600-700 |
650-800 |
680-830 |
| Allungamento alla rottura (%) |
> 12 |
> 12 |
> 12 |
> 12 |
> 12 |
> 10 |
| Variazione della superficie (%) |
60-75 |
65-75 |
65-75 |
65-75 |
65-75 |
65-75 |
| Frequenza di piegatura ripetuta ((F/R) |
> 5 |
> 5 |
> 5 |
> 5 |
> 5 |
> 5 |
| Durezza (H.B.) |
200-260 |
200-260 |
200-260 |
200-260 |
200-260 |
200-260 |
| tempo di funzionamento continuo ((ore/oC) |
≥ 80/1300 |
≥ 80/1300 |
≥ 80/1300 |
≥ 80/1250 |
≥ 50/1350 |
≥ 50/1350 |
| Struttura micrografica |
Ferrite |
Ferrite |
Ferrite |
Ferrite |
Ferrite |
Ferrite |
| Proprietà magnetiche |
Magnetico |
Magnetico |
Magnetico |
Magnetico |
Magnetico |
Magnetico |
3. Dimensione
filo: 0,018 mm-10 mm
Nastro: 0,05*0,2 mm-2,0*6,0 mm
Striscia: 0,5*5,0 mm-5,0*250 mm
Bar: 10-100 mm
4. Applicazioni tipiche
Resistohm 135è una lega ferritica della famiglia FeCrAl, che può essere utilizzata come elemento di riscaldamento resistente fino a 1200 °C.
Resistohm 135deve essere utilizzato in un ambiente secco per evitare la ruggine poiché non si tratta di una lega inossidabile.
Gli elementi realizzati nel Resistohm 135 hanno un'ottima durata di vita in un ambiente solforoso, e in particolare quando l'atmosfera è anche ossidante.
Resistohm 135è normalmente utilizzato in fornaci con ceramica, elementi di fornaci per ceramica e elementi tubulari.
A causa della sua resistenza alle atmosfere carbonate, il Resistohm 135 è stato scelto per la produzione di accendini e elementi per bruciatori di combustibile.
Q1. Che tipo di materiali (simbolo) vengono utilizzati per i fili elettrici di riscaldamento?
- A.Le leghe della serie Ni-Cr e le leghe della serie Fe-Cr-Al sono utilizzate principalmente.
Q2. Qual è il vantaggio o lo svantaggio a seconda dei materiali?
- A.Le mostriamo brevemente nella tabella 1.
